多频段接收芯片

KT0922

产品概述
KT0922-D4是KT Micro的第二代专有完全集成AM/FM接收器芯片,支持无需MCU的机械调谐。新功能包括改进的调谐感觉、新的ST和调谐光信号、改进的EMI/EMC、改进的FM立体声分离和一个音频线输入通道。

由于其先进的架构,KT0922-D4提供了一个具有高灵敏度,高信噪比,低失真和低干扰灵敏度的用户收听体验。

KT0922-D4提供直接和简单的接口,以支持机械调谐。预编程的低成本EEPROM可用于配置无线电设置,以区分产品设计和适应不同地区的标准。不需要外部MCU。

KT0922-D4具有高集成度和高效的用户界面设计,降低了系统成本,简化了设计,提高了产品的可靠性和可制造性。KT0922-D4可以与两个AAA电池一起工作,使其成为低功率便携式收音机的理想选择。
主要特性
单片全频段无线解决方案
  内置MCU
  支持模拟机械调谐
全球FM/AM频段支持
  最多三个FM频段,可配置FM频率范围为32MHz-110MHz
  可配置AM频率范围为500KHz-1710KHz
高灵敏度
  FM:  1.6uVEMF
  AM: 16uVEMF
高保真度
  信噪比(FM/AM):69dB/55dB(无加权滤波器)
  总谐波失真:0.3%
功耗
  29mA(工作)
  小于15uA(待机)
集成立体声指示器
  可编程灵敏度和滞后阈值
集成调谐指示器
  可编程灵敏度和滞后阈值
低电源电压
  2.2V至3.6V,可配备2节AAA电池
集成低功率晶体振荡器
  支持32.768KHz和38KHz晶体
支持任意参考时钟
  从30KHz到40MHz,步长为1Hz
小尺寸SSOP20封装
符合RoHS
主要应用

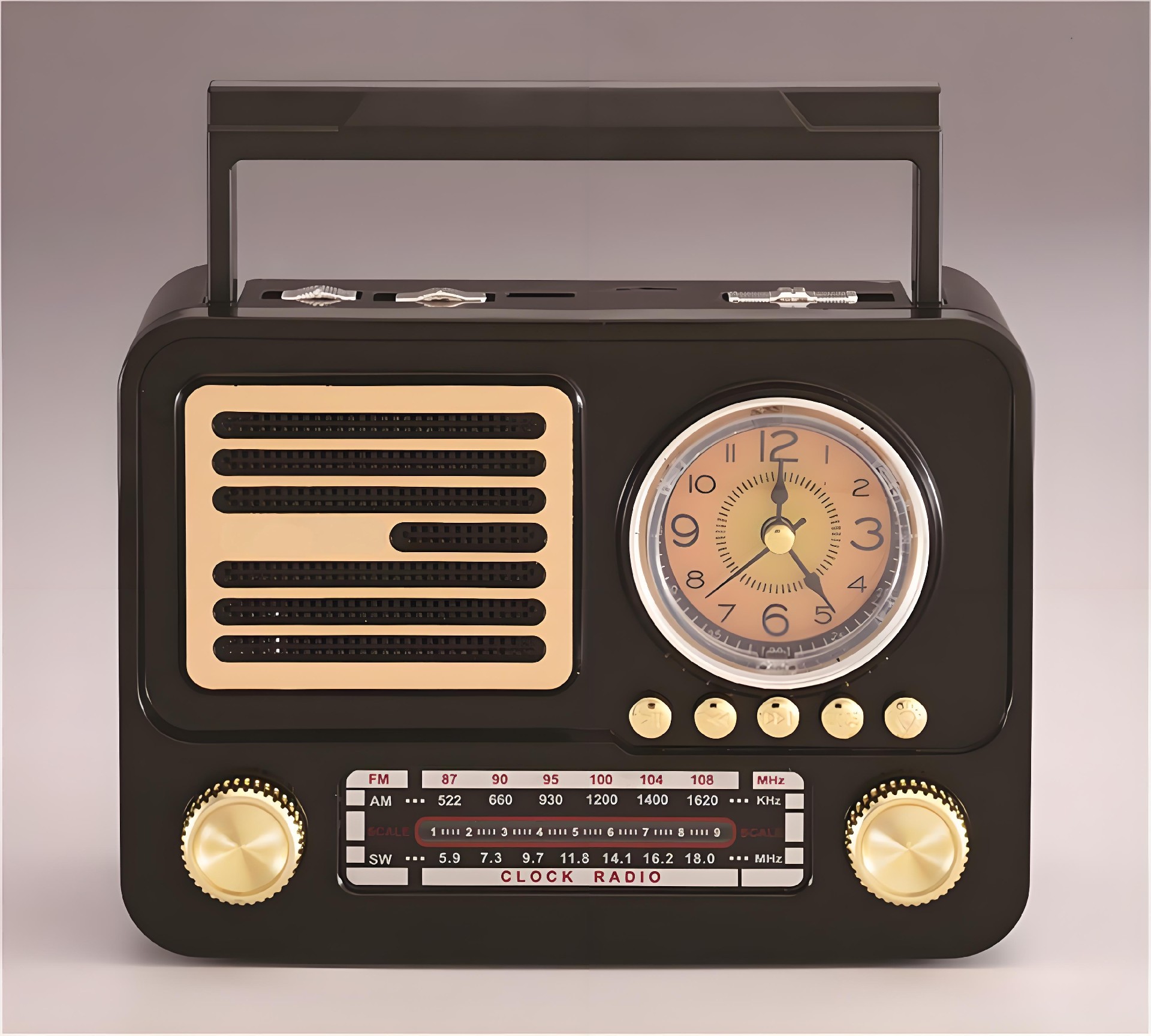

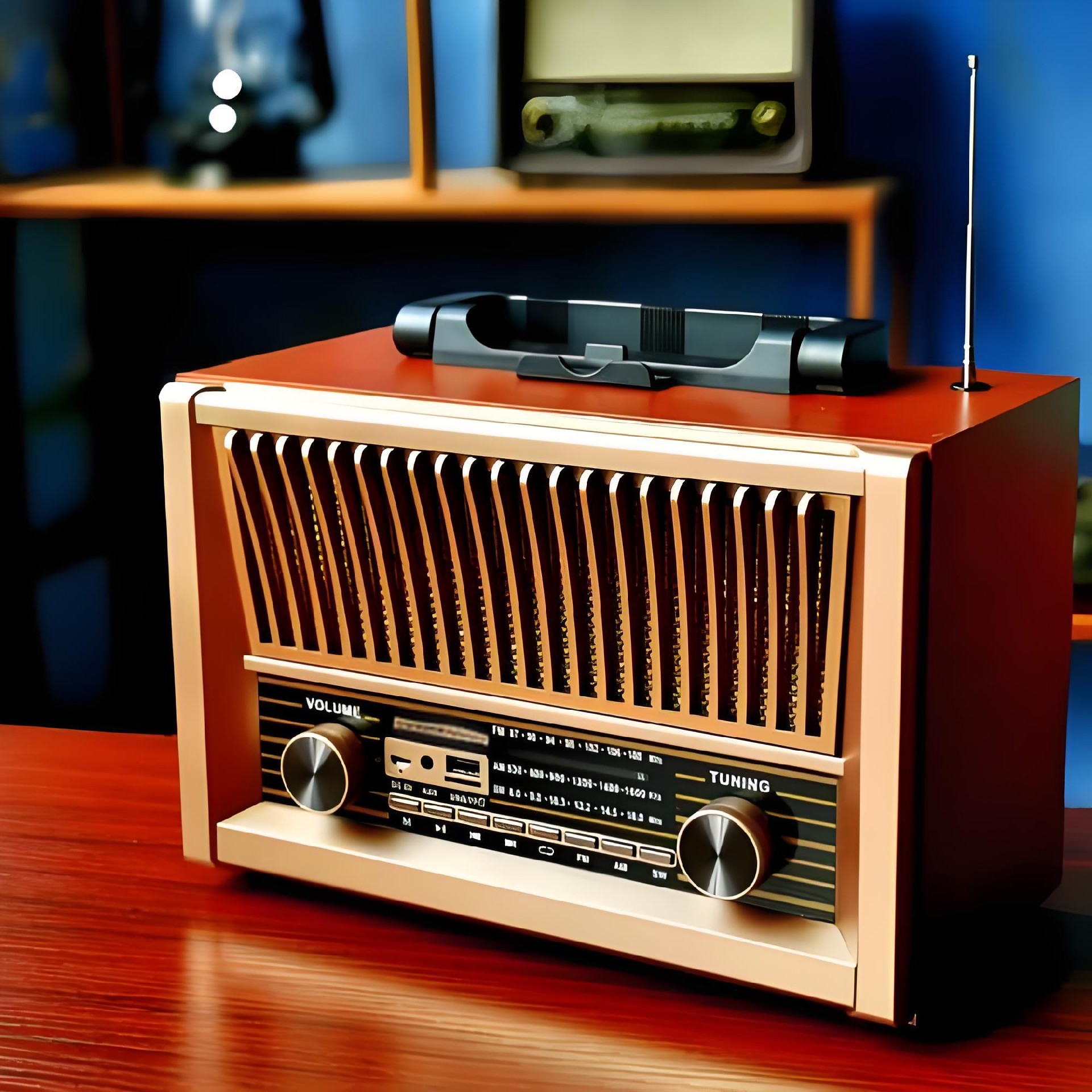

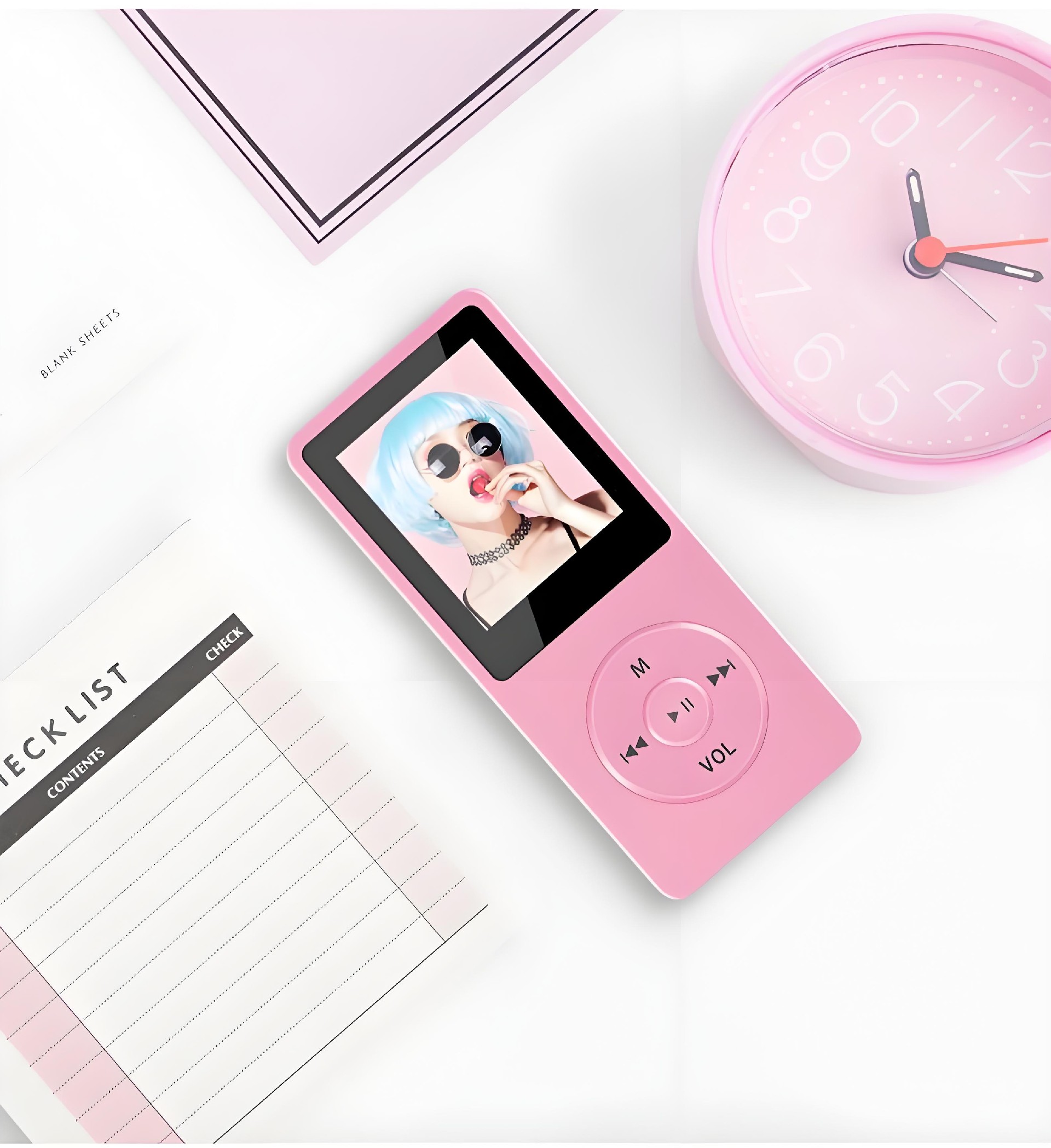

台式和便携式收音机、Boom Box、时钟收音机、MP3扬声器、校园收音机和其他机械调谐应用。
