多频段接收芯片

KT0935R

产品概述
KT0935R是KT Micro的第三代专有全集成FM/MW/SW接收机芯片,升级了性能,改善用户体验,简化集成和制造工作。新功能包括提高整个频段的灵敏度平坦度、独立的状态指示器、改进EMI/EMC和更高的FM立体声分离度。

由于获得专利的调谐技术,接收机即使使用短天线也能保持良好的信号接收。该芯片功耗29mA,可由2节AAA电池供电。另外,音量和通道信息可以在无需外部存储器的待机模式下保存。KT0935R集成RDS/RBDS解码器,可接收美国和欧洲地区的RDS/RBDS广播。KT0935R支持从30kHz到40MHz的广泛参考时钟,因此可以与多种MCU共享系统时钟,进一步降低系统成本。KT0935R与KT093x系列中的其他部件一样,具有不同的用户界面方案。

KT0935R具有高音频性能、全集成功能和低BOM成本,非常适合各种需要灵活编程以实现丰富功能的应用和产品。
主要特性
全球FM/MW/SW频段支持
  FM: 32MHz-110MHz
  MW: 500KHz-1750KHz
  SW: 1.75MHz–32MHz
高灵敏度
  FM:  1.6uVEMF
  MW: 16uVEMF
  SW:  13uVEMF
高保真度
  信噪比(FM/MW/SW):60dB/55dB(无加权滤波器)
  总谐波失真:0.3%
功耗
  29mA(工作)
  <45uA(待机)
高级功能
  自动天线调谐
  可调AM通道滤波器(1.2/2.4/3.6/4.8/6KHz)
  增强的调频自动频率控制(AFC)能力(高达200KHz)
  柔性自动增益控制(AGC)
  内置立体声耳机驱动器
  I2C制控制接口
  高级软静音
  灵活的立体声混音
低电源电压
  2.1V至3.6V,可由2节AAA电池供电
集成低功率晶体振荡器
  支持32.768KHz和38KHz晶体
RDS/RBDS 解码器
    灵敏度:-95dBm
支持真连续参考时钟
  从30KHz到40MHz,电压公差为3V
兼容EN55020
小型SSOP16L封装
符合RoHS
主要应用

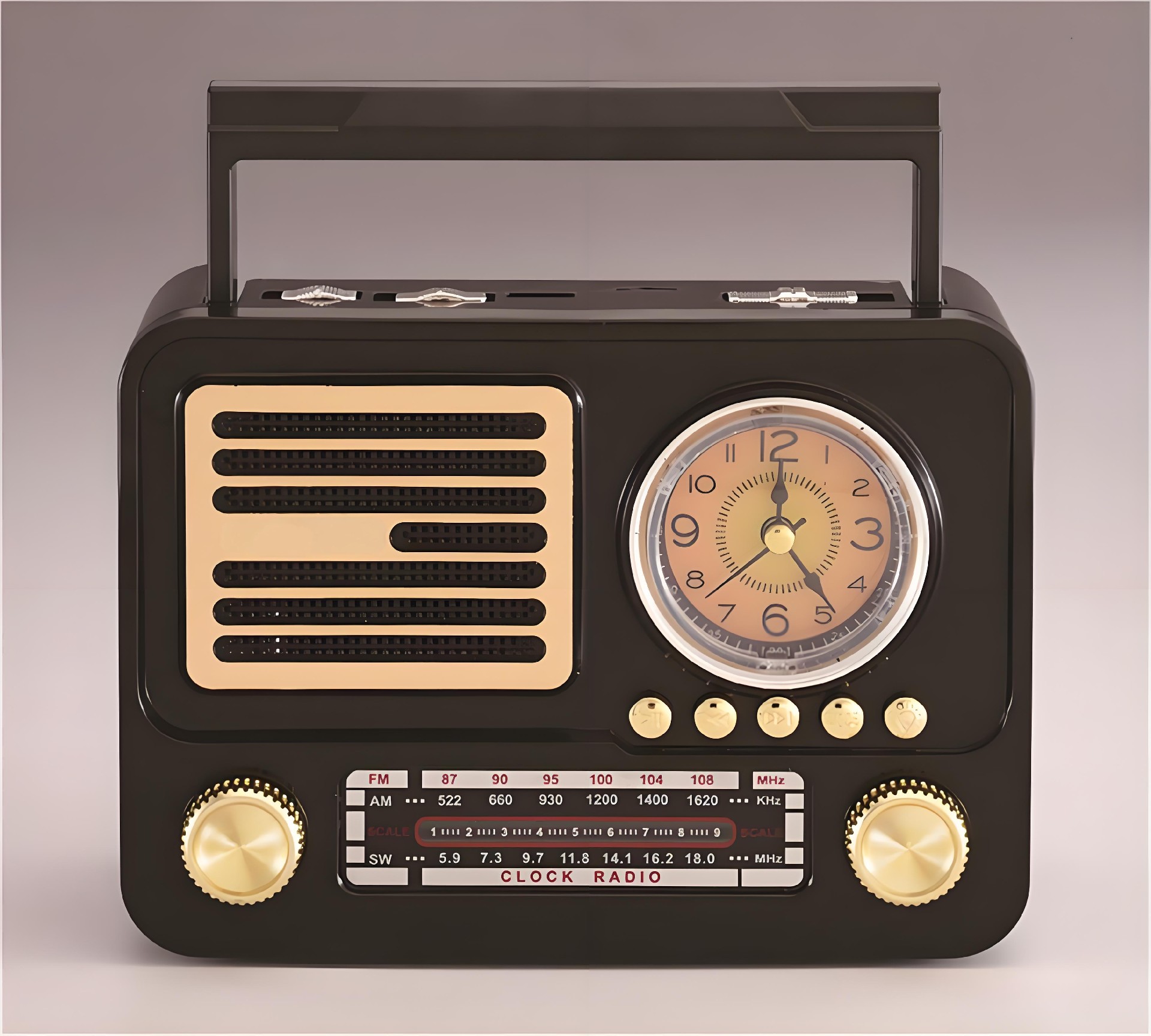

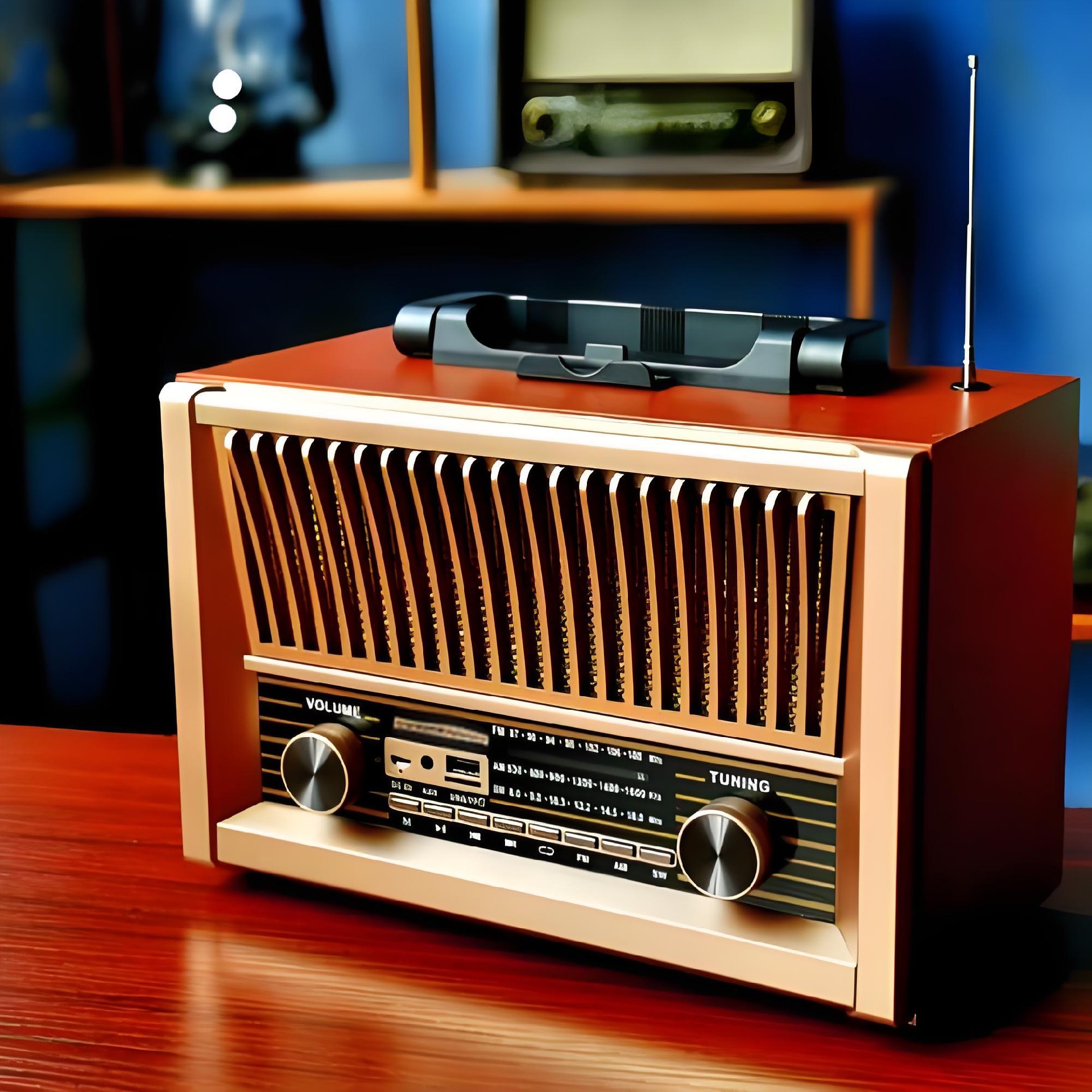

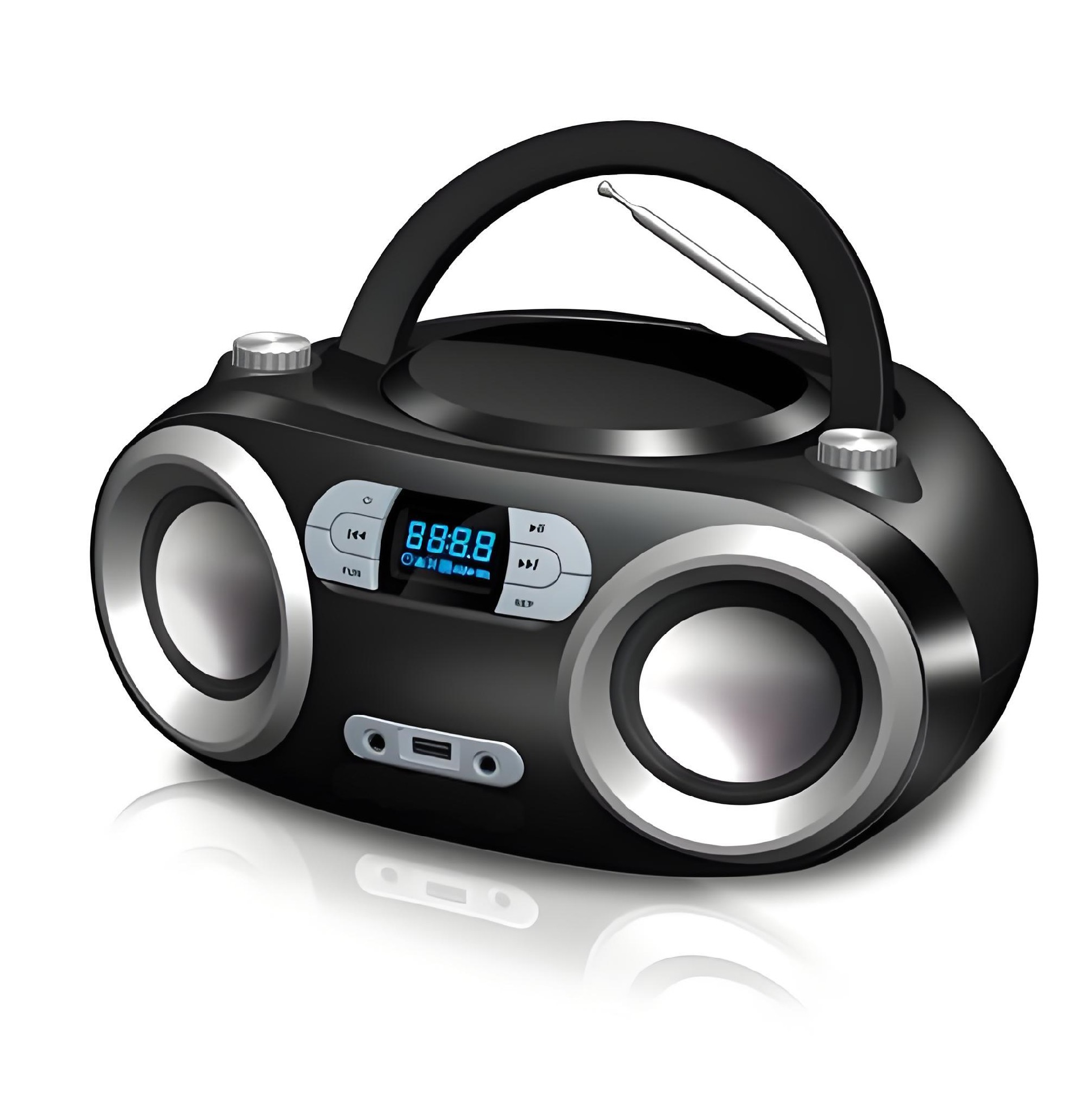

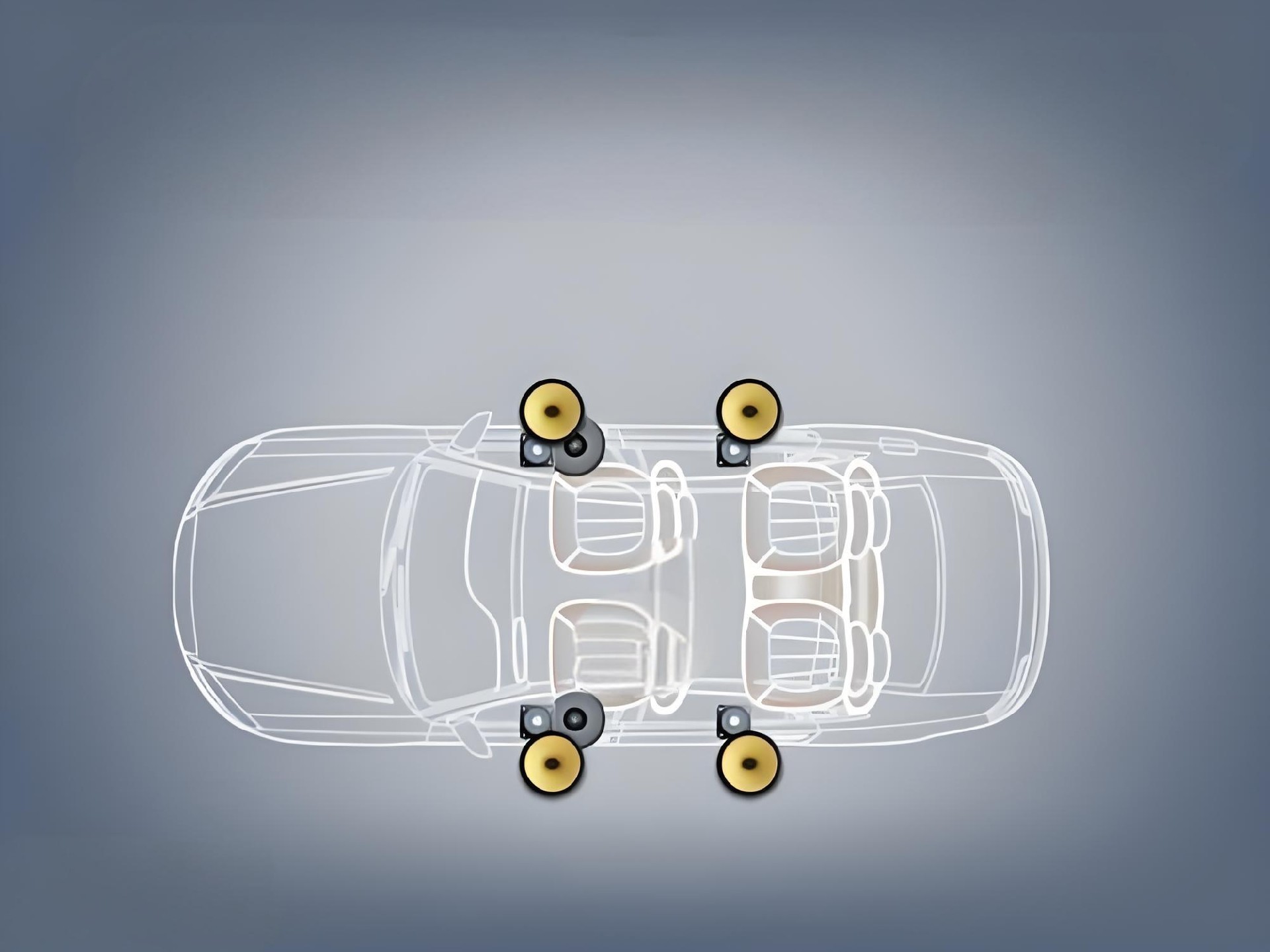

台式和便携式收音机,Boombox,微型系统,时钟收音机,校园收音机,汽车音响系统。
