多频段接收芯片

KT0937-D8

产品概述
KT0937-D8是KT Micro的第三代专有的完全集成FM/MW/SW接收机芯片,采用专利技术,提供卓越的音频和射频性能,支持调谐轮和按钮的直接和简单接口,通过2线接口支持LCD显示,新特性包括提高了整个波段的灵敏度平坦度、独立的状态指示器、改善的EMI/EMC和更高的FM立体声分离度。
由于获得专利的调谐技术,接收机即使使用短天线也能保持良好的信号接收。该芯片功耗仅29mA电流,可由2节AAA电池供电。
 KT0937-D8支持从30kHz到40MHz的大范围基准时钟,因此可以与多种MCU共享系统时钟,进一步降低系统成本。该KT0937-D8提供了直接和简单的接口,以支持多种调谐方案。
 KT0937-D8具有高音频性能、全集成功能和低BOM成本,是需要LCD显示器的便携式收音机的理想选择。
主要特性
支持全球全频段FM/MW/SW
  FM:32MHz-110MHz
  MW: 500KHz-1750KHz
  SW:1.75MHz-32MHz
全集成频率合成器无外部元件
简单的控制接口
综合信道控制
多功能调谐接口
按键模式,可变电阻模式。
支持LCD显示
通过2线接口输出通道频率
高保真
  信噪比(FM/AM):60dB/55dB(无加权滤波器)
  总谐波失真:0.3%
低电源电流
  29mA(工作)
  <45uA(待机)
高级功能
  自动天线调谐
  可调AM通道滤波器(1.2/2.4/3.6/4.8/6KHz)
  增强的调频自动频率控制(AFC)能力(高达200KHz)
  柔性自动增益控制(AGC)
  内置立体声耳机驱动器
  I2C制控制接口
  高级软静音
  灵活的立体声混音
低电源电压
  2.1V至3.6V,可由2节AAA电池供电
集成低功率晶体振荡器
  支持32.768KHz和38KHz晶体
支持真连续参考时钟
  从30KHz到40MHz,电压公差为3V
兼容EN55020
小型SSOP16L封装
符合RoHS
主要应用

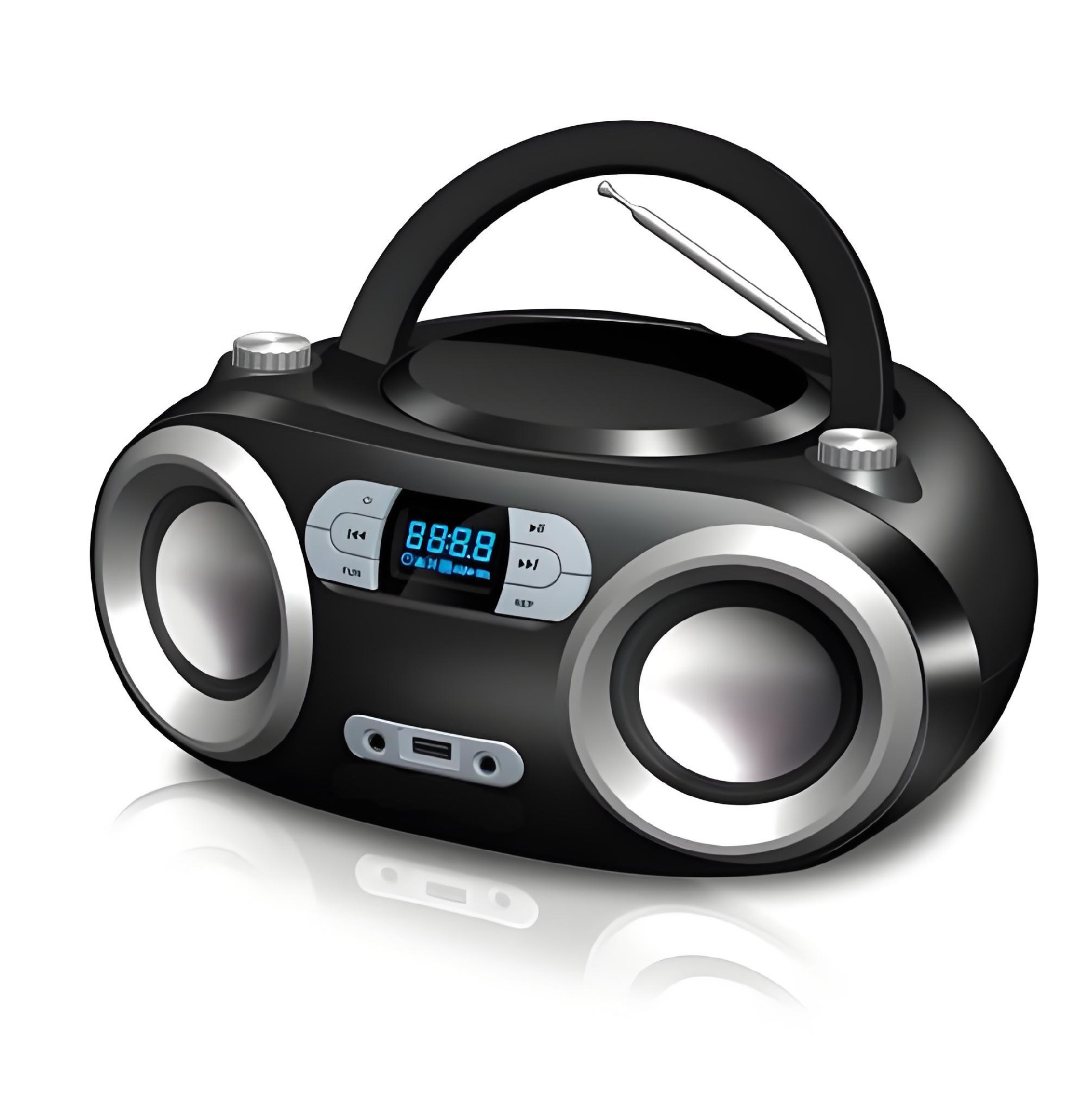

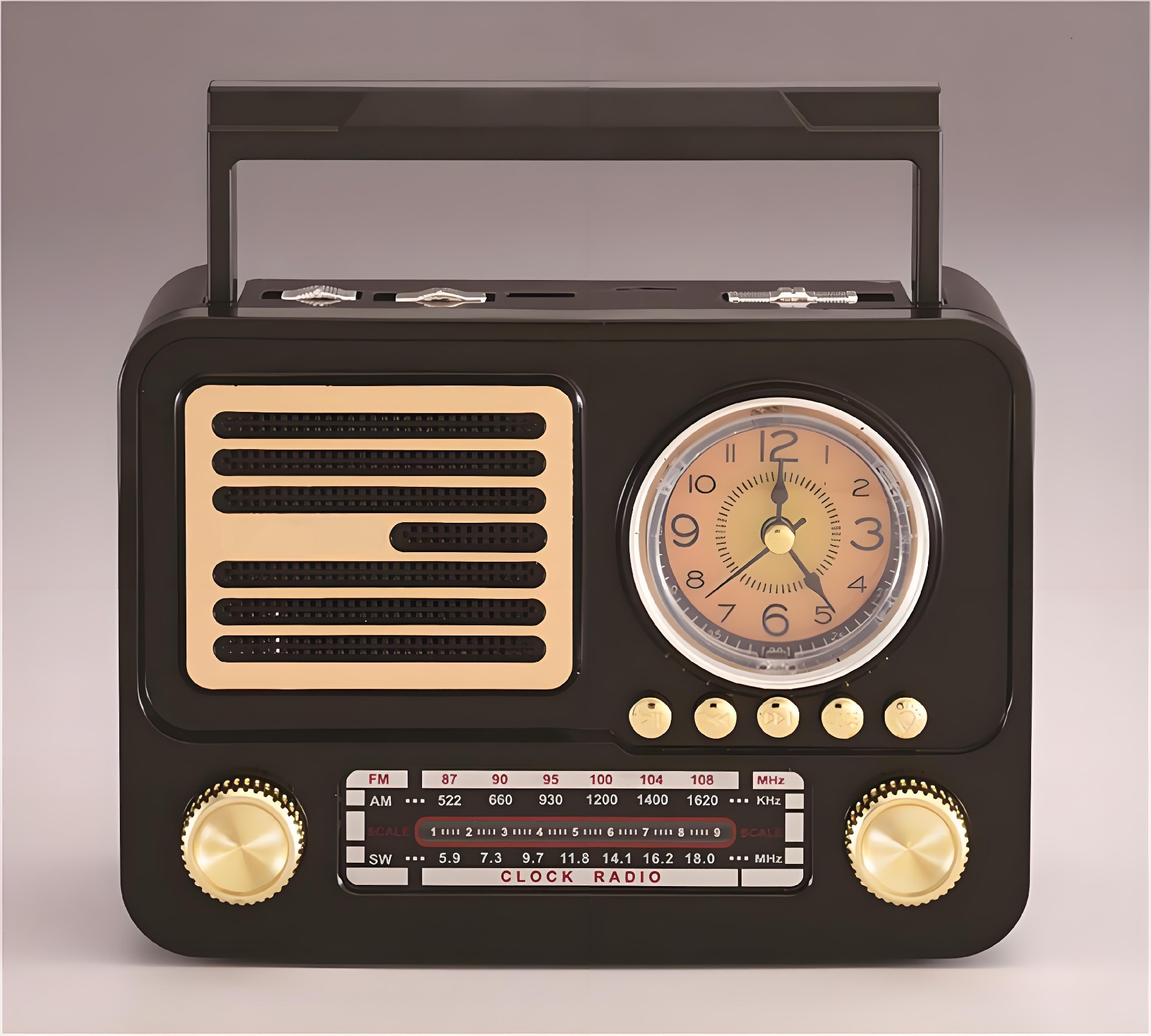

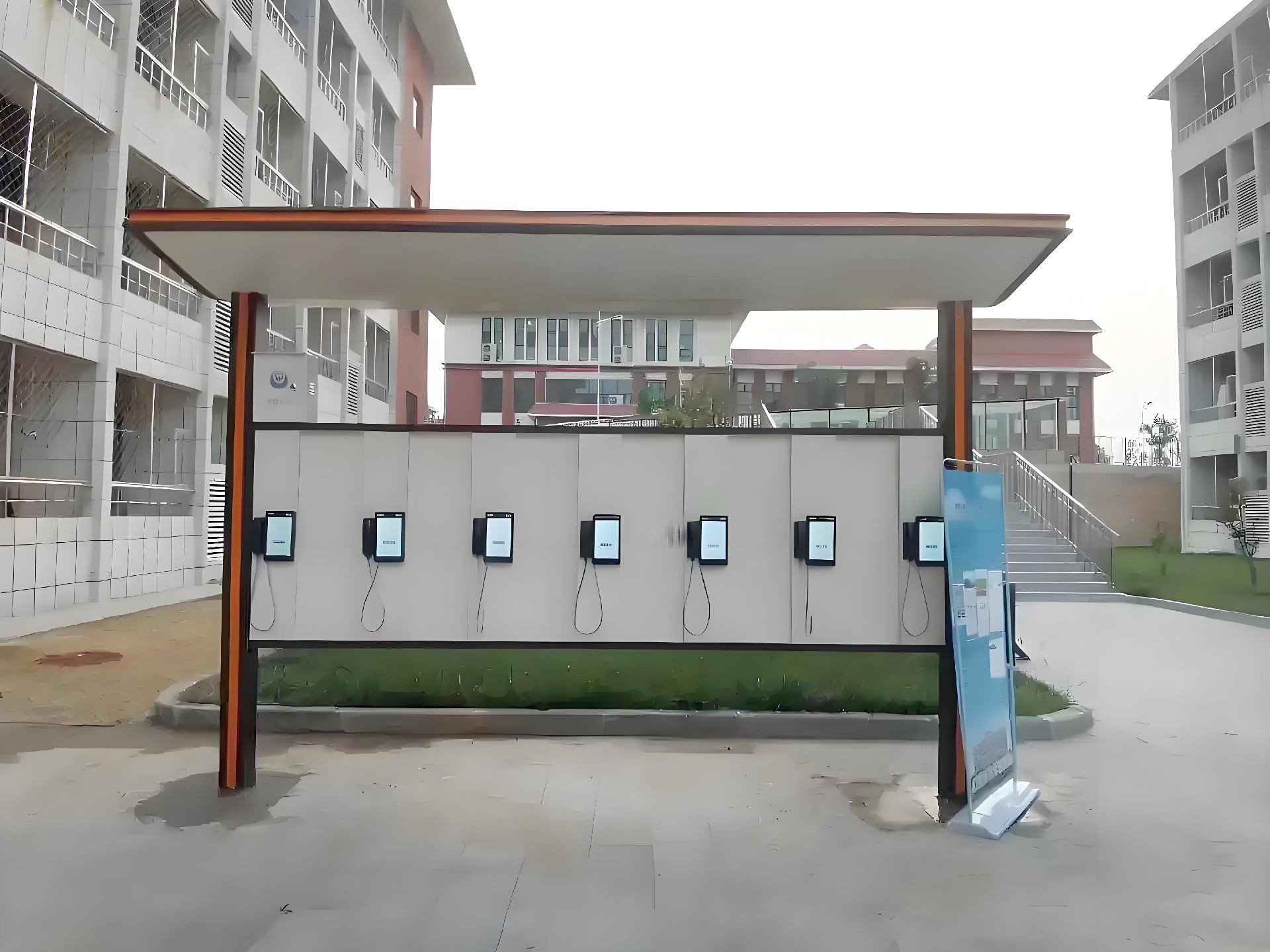

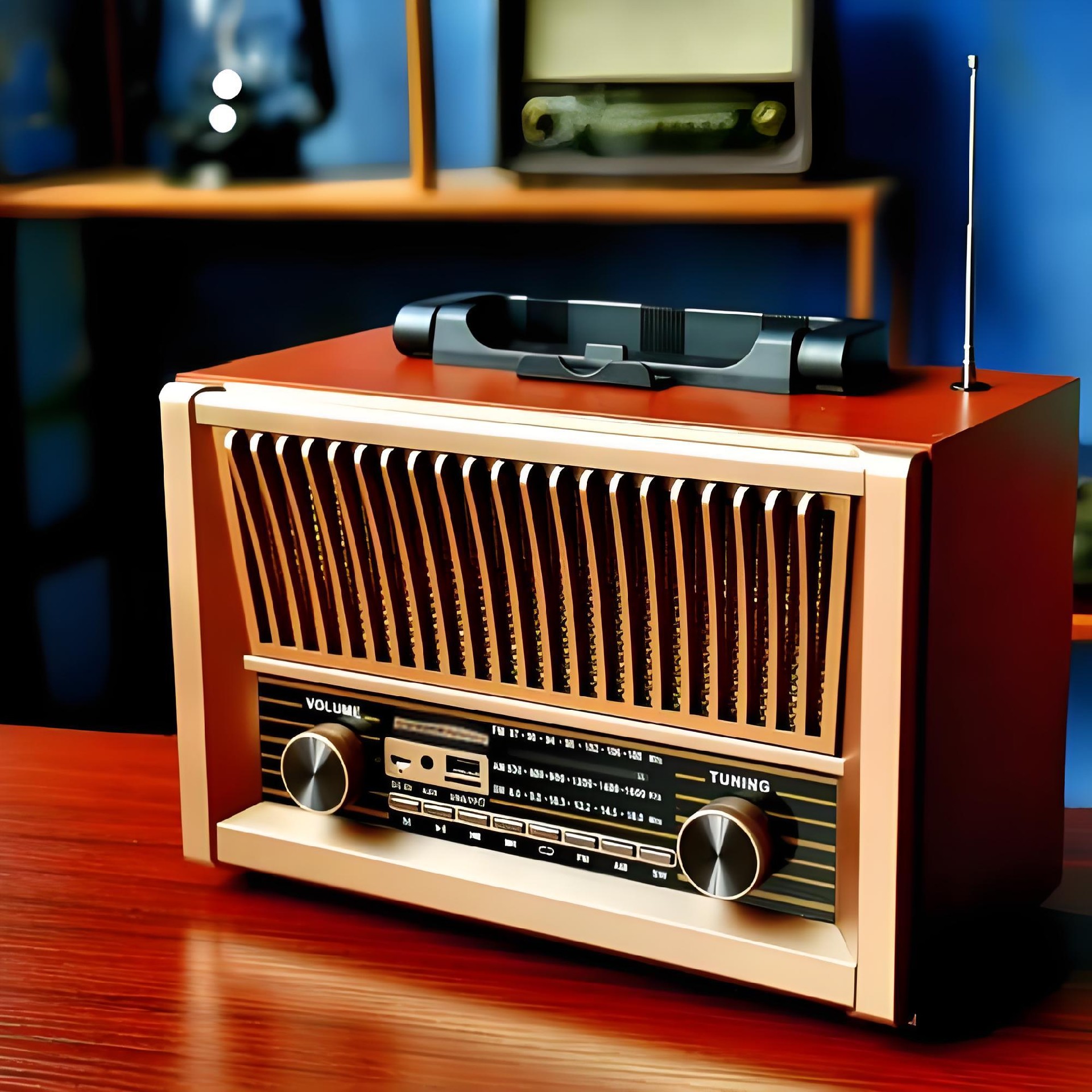

台式和便携式收音机,Boombox,时钟收音机,校园无线电系统
