5.8GHz无线音频

KT1801

产品概述

KT1801芯片是高集成的低功耗5.8GHz无线收发器,可以用于无线音频的传输。可实现无线麦克风、无线耳机、无线耳麦和无线音箱等多种应用。

该芯片集成5.8GHz射频收发系统,多路DCDC和LDO,振荡电路和PLL,2路高品质音频ADC和PGA,2路高品音频DAC和甲乙类功率放大器,高性能单精度浮点DSP。芯片的20个GPIO, 可以作为I2C、SPI、UART、GTimer、PWM、三色LED驱动、辅助ADC输入、SDIO、Ir、I2S、TDM、PDM、S/PDIF等多种接口功能。同时芯片还集成了USB接口,丰富的接口使芯片拥有良好的扩展性能。

KT1801可以满足各种5.8GHz音频产品的需求。强大的性能、丰富的功能大大降低了整体方案的开发难度和成本。提升产品可靠性和一致性,更加便于生产。



主要特性

音频系统

丰富的音频接口

-  4I2S Master/Slave数字音频接口

-  1TDM Master/Slave接口

-  2S/PDIF接口

-  1PDM接口

支持多种音频编码算法

支持音频信号处理算法

2路差分/单端音频输入

-  SNR/DR≥110dB

-  THD+N-87dB@-3dBFS

-  采样率:8KHz384KHz可配

-  内置Mic Bias电路

2路差分音频输出

-  SNR/DR≥116dB

-  THD+N-86dB @-3dBFS

-  采样率:8KHz384KHz可配

-  可直接驱动32欧姆负载

射频收发特性

支持5.1~5.95GHz频段

支持4Mbps2Mbps1Mbps500Kbps250Kbps125Kbps等多种数据速率

支持GFSKFSK调制方式

接收灵敏度-97dBm@GFSK 1Mbps BW=1MHz

支持射频共存功能

DSP特性

集成高性能浮点DSP

集成320KB片上RAM

内置16Mbits Flash用于用户编程

USB控制器

集成USB 2.0HS/FS Host/Device控制器模块,支持多通道音频传输应用和高速数据传输与存储应用。

时钟

集成系统PLL,多种时钟频率灵活可配

晶振24MHz支持校准,免片外电容

内置LPO

电源模块

集成DCDCLDO

内置电源电压检测模块

内置温度检测模块

外设接口

集成LED控制器

集成Infrared控制单元,支持红外控制应用

集成PWMtimer

支持SPII2CUARTSDIOS/PDIFHDMI CEC外设接口

20GPIO支持灵活复用

内置多通道10bits ADC

功耗

关机模式<10uA

睡眠模式<TBD

工作模式<TBD

工作条件

工作电压3.1V~4.3V

工作温度-40°C+85°C

封装

QFN56 6mm x 6mm 0.35 pitch

绿色环保

符合Pb-free  RoHS 标准


主要应用

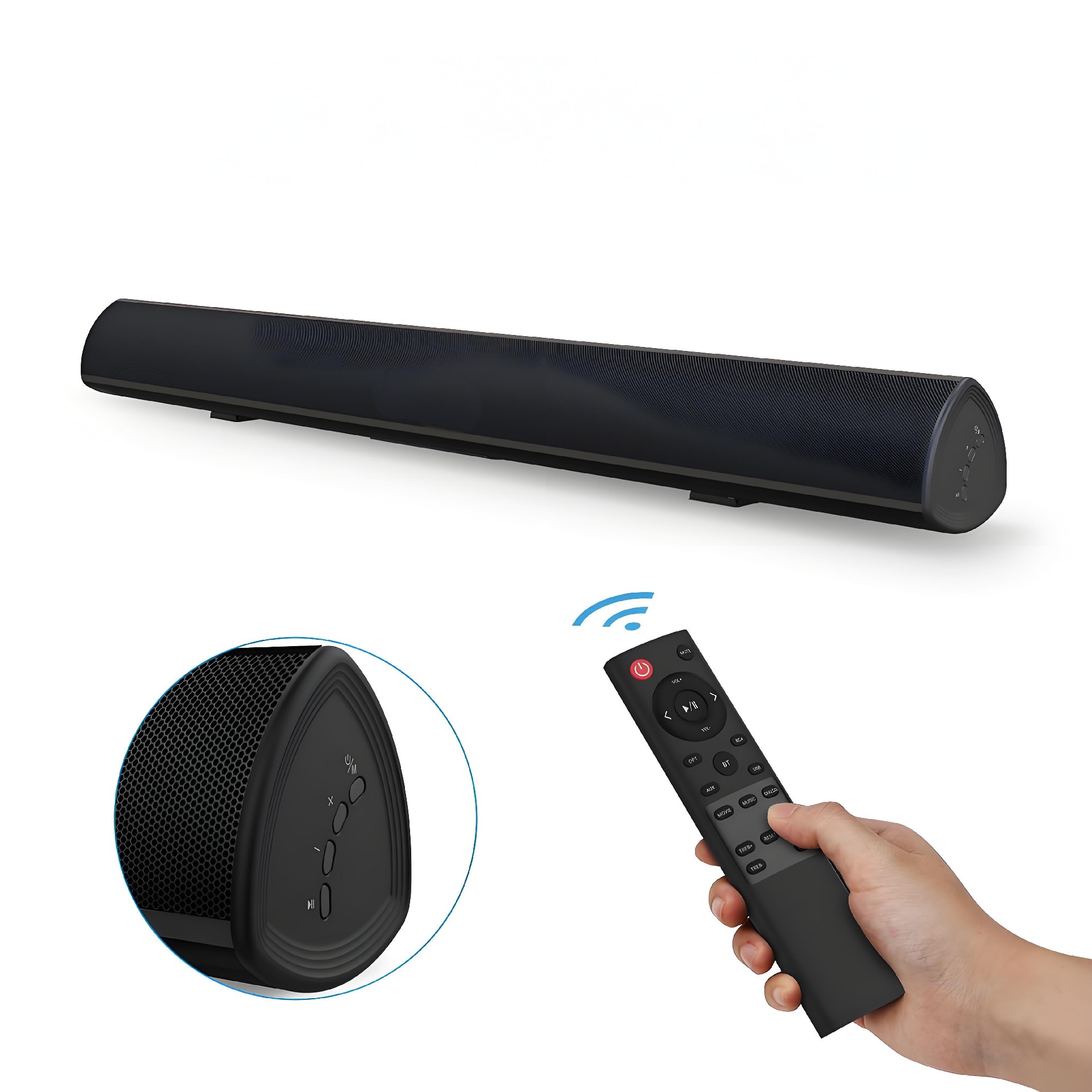

Soundbar

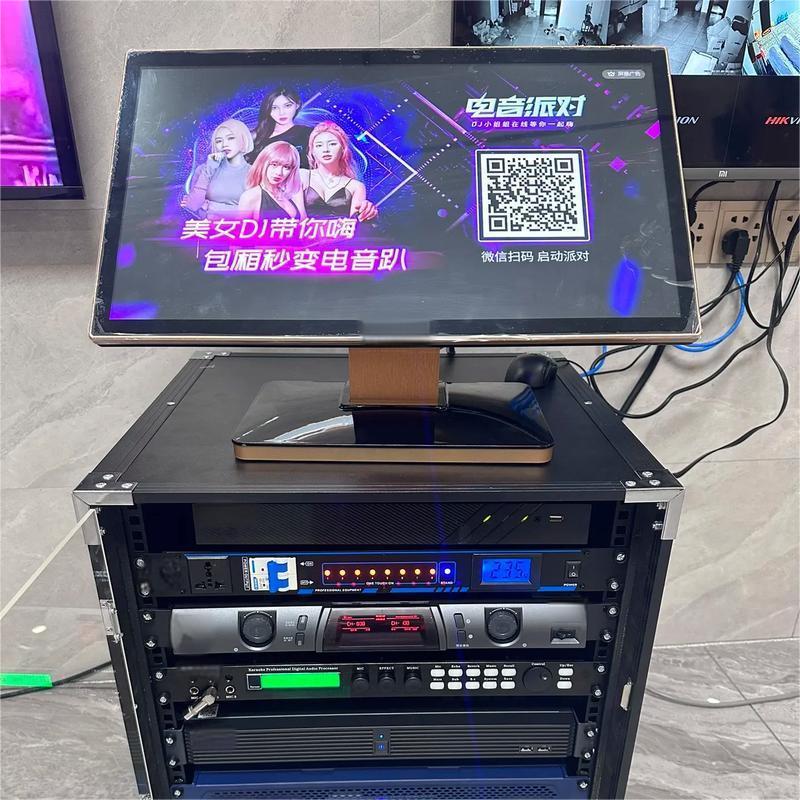

家庭视唱

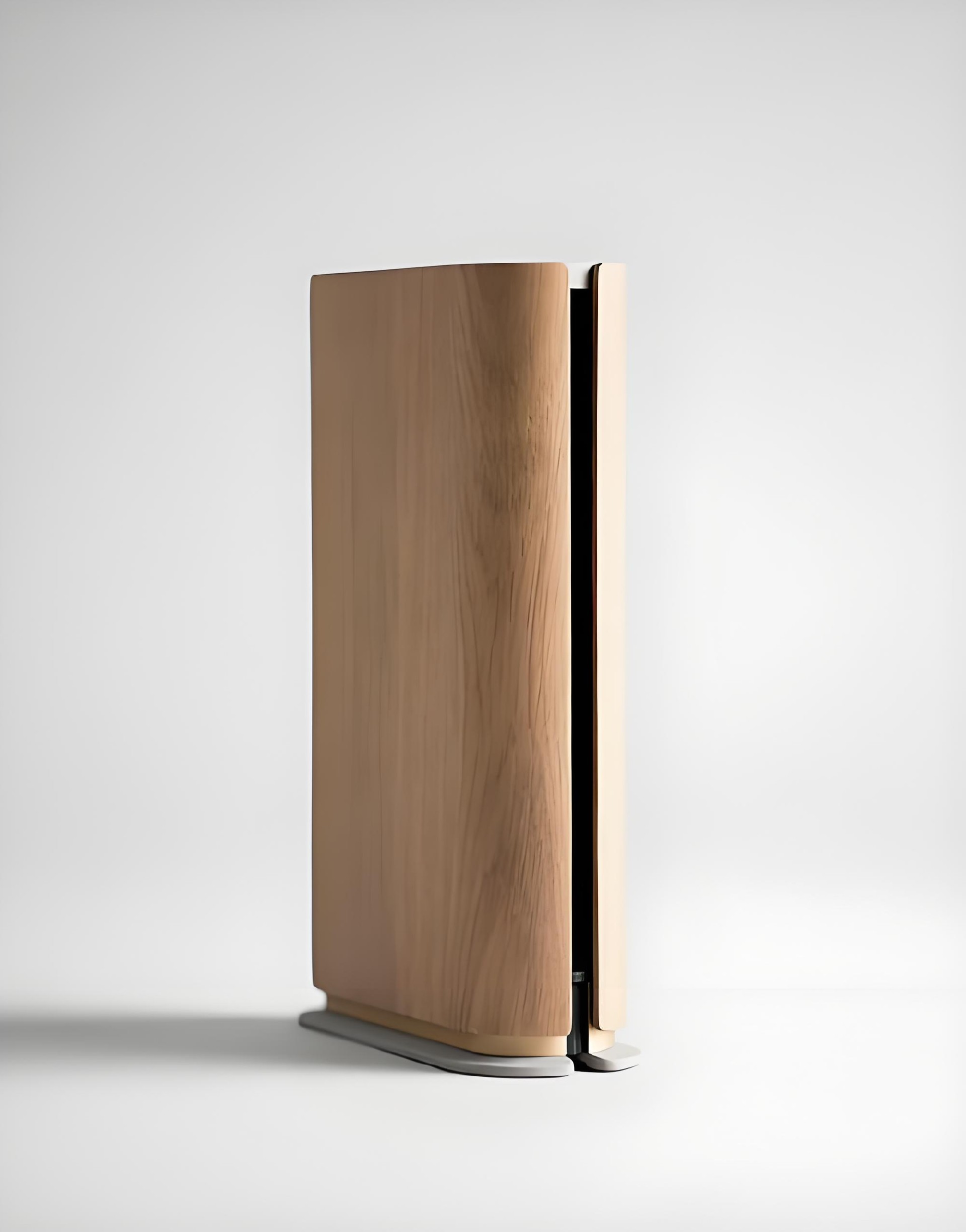

无线音箱

车载无线音频

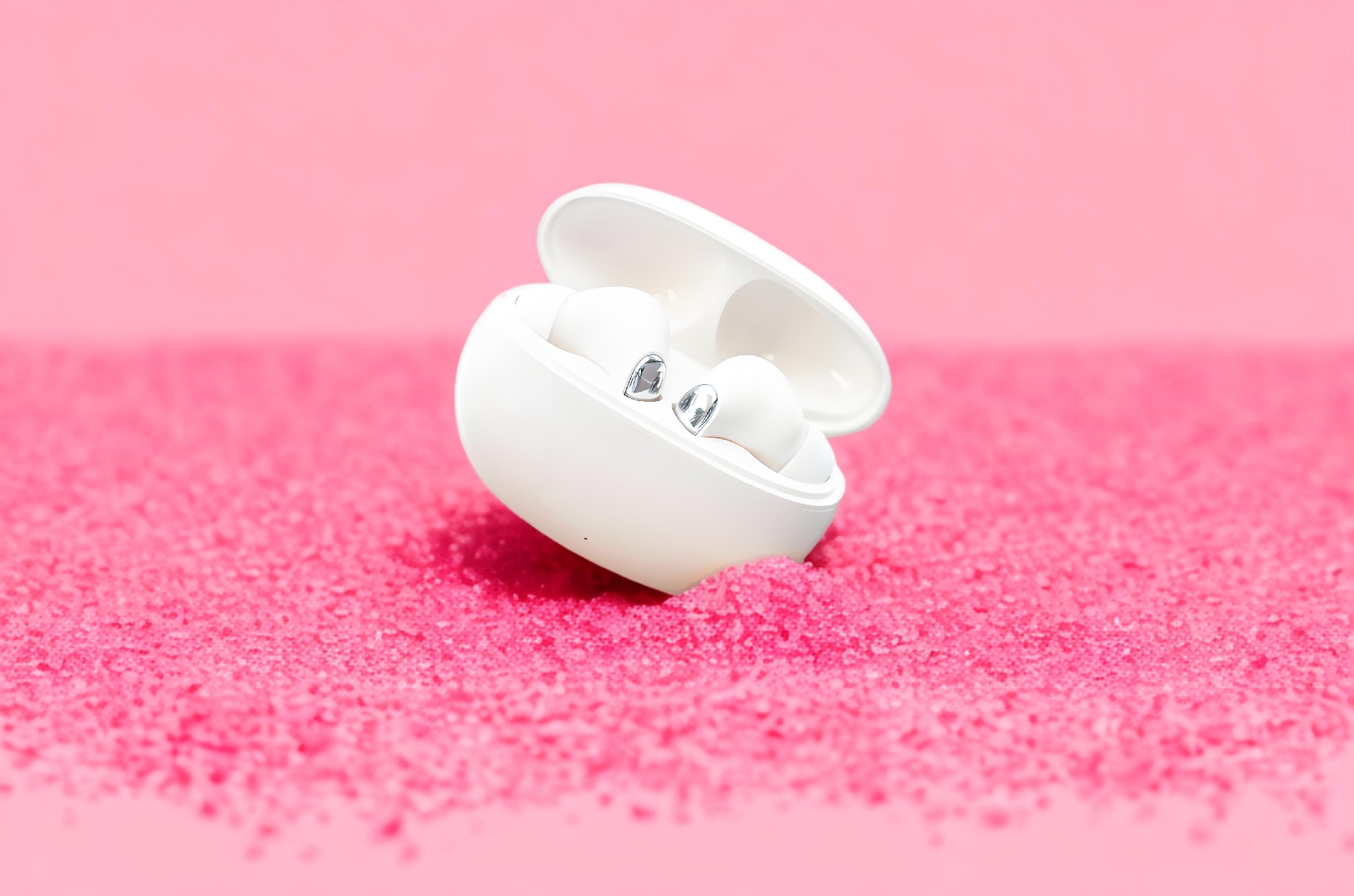

低延时无线耳机

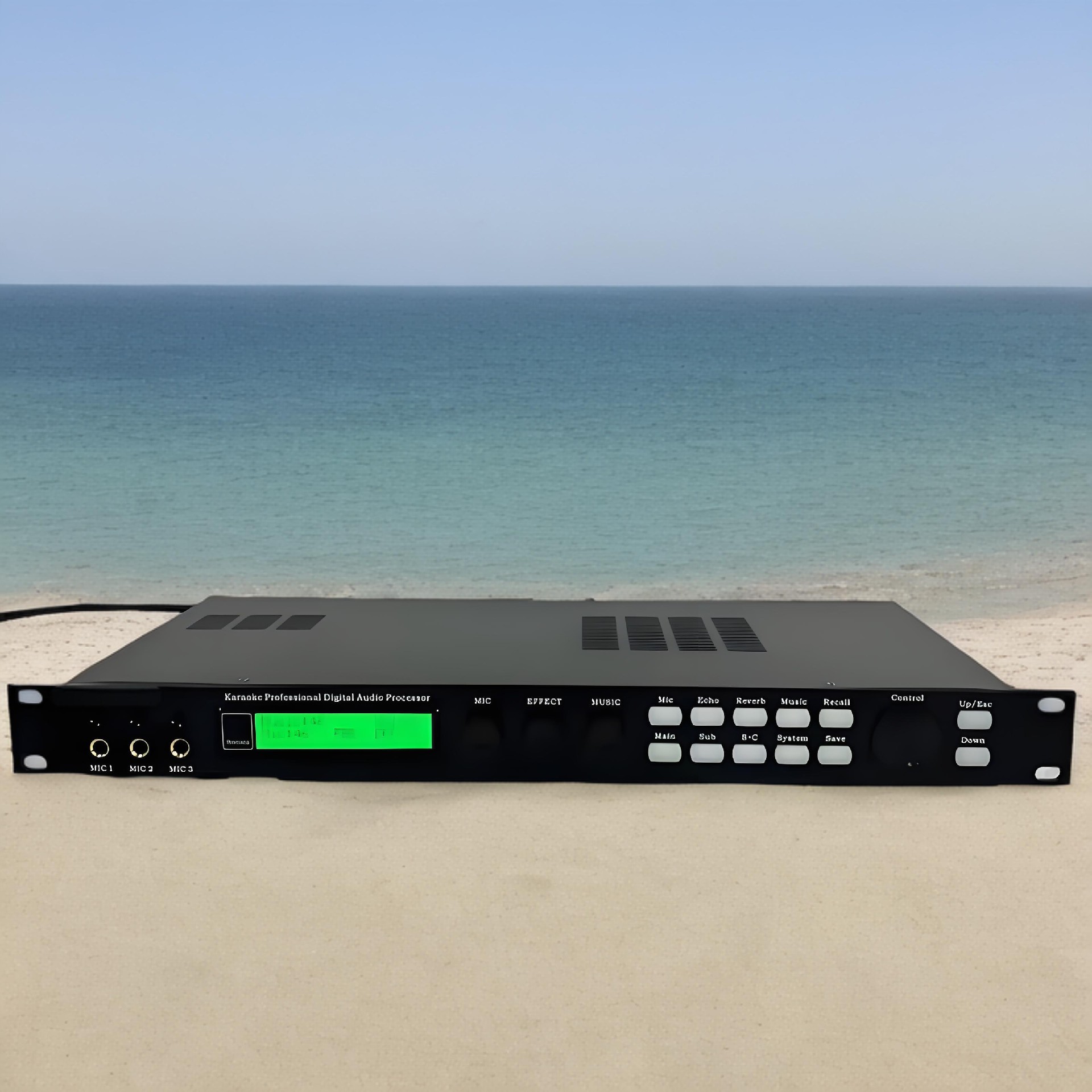

效果器

直播声卡

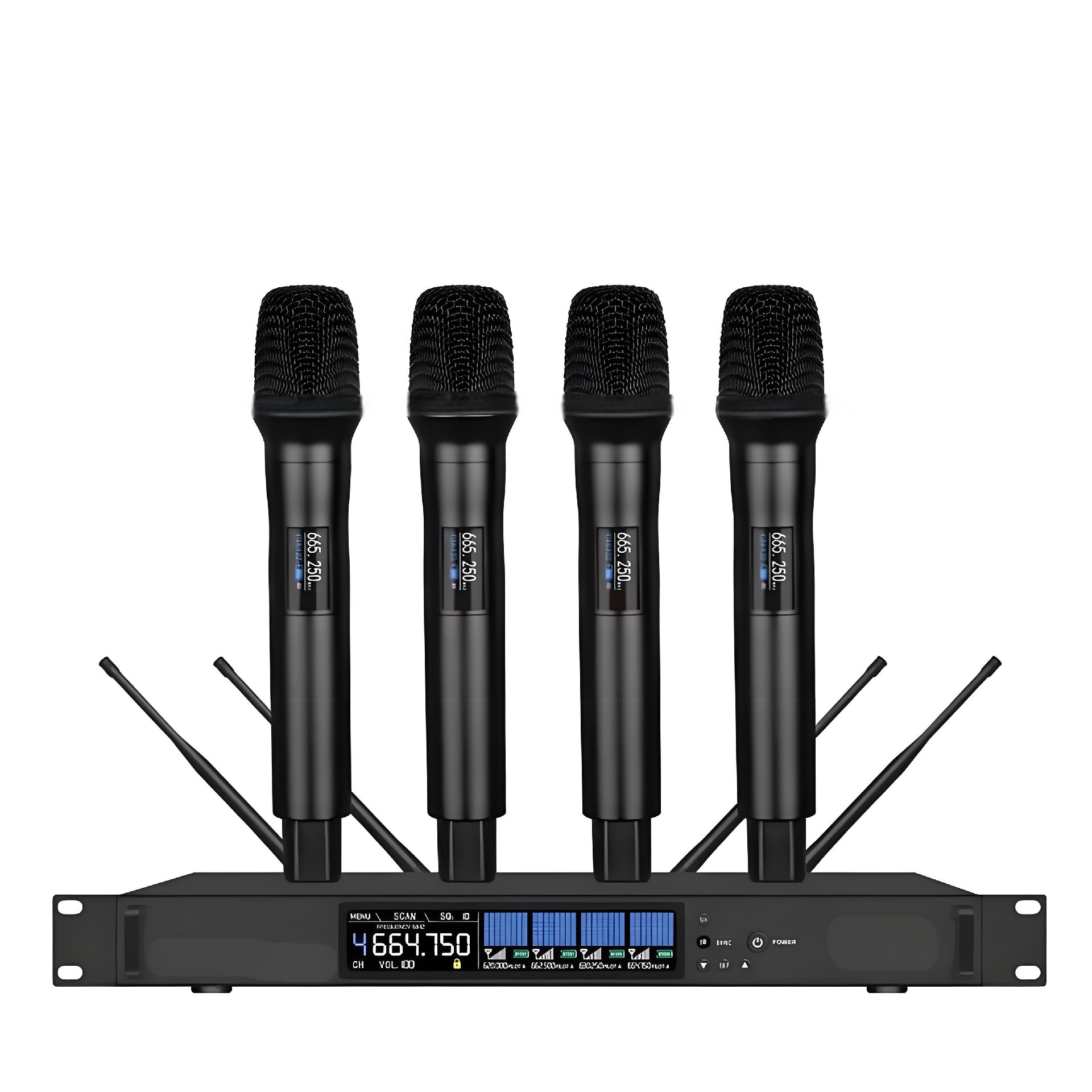

麦克风系统
