音频DSP系列

KT0707Exx

产品概述

KT0707提供了一套音频信号处理的单芯片方案。该芯片只需要简单的外围电路,即可轻松实现从音频数据采集、音频算法处理到模拟音频输出的全部功能。

KT0707集成了振荡器、锁相环(PLL)、8通道8-Bits辅助ADC、可编程放大器(PGA)、可同时输入的4路16-Bits音频ADC、数字信号处理(DSP)、可同时输出的2路20-Bits音频DAC、甲乙类功率放大器(ClassAB)。

集成的串行数字音频接口,可以配合KT065x系列无线麦克风芯片,降低外部元件的数量,减少数模、模数转化造成的性能损失。同时也可以扩展连接外部高性能Codec,满足客户对更高品质音频的需求。

音频检测功能可以实现在没有音频输出的情况下自动进入待机状态。而在待机状态下,极低功耗的音频检测功能可以唤醒芯片,充分降低系统的功耗。

KT0707内置的高性能DSP功能强大,支持多种音频算法。可以满足麦克风、手机直播声卡、迷你调音台、各种音箱的需求。

KT0707有8个GPIO可供客户使用。GPIO具有2-wire接口、PWM输出(呼吸灯)、辅助ADC输入等功能。

KT0707可以满足麦克风、手机直播声卡、迷你调音台、各种音箱等各种产品的需求。强大的性能、丰富的功能大大降低了整体方案的开发难度和成本。提升产品可靠性和一致性,更加便于生产。

主要特性

高集成度
集成120MHz数字音频处理器,速度可调
集成4路音频ADC:SNR 92dB,THD -75dB
集成2路音频DAC:SNR 100dB,THD -75dB
集成串行数字音频接口
集成8路8-Bits SAR ADC
集成LDO

DSP功能
可配置的均衡器
可配置的电音功能
可配置的变调功能
可配置的啸叫抑制功能
可配置的移频功能
可配置的回声功能
可配置的混响功能
可配置的干/湿输出选择
可配置的原唱消除
可配置的环绕效果
可配置的闪避功能
可配置的多种声效和提示音(需外置FLASH)
可配置的音频动态范围压缩功能
可配置的噪声限制功能
可选的左右声道信号交换功能
可配置的混音功能
可配置的音频输入AGC功能

其他
电源电压范围(2.8V~3.6V)
内置cache,代码可存放于片外FLASH上
片外QSPI接口FLASH容量4Mbit ~ 32Mbit
音频输入自动检测休眠/唤醒
支持24/24.576MHz晶振或参考时钟输入
标准2-wire MCU接口
呼吸灯

小体积封装
QFN40 5*5

绿色环保
符合Pb-free 和 RoHS 标准

主要应用

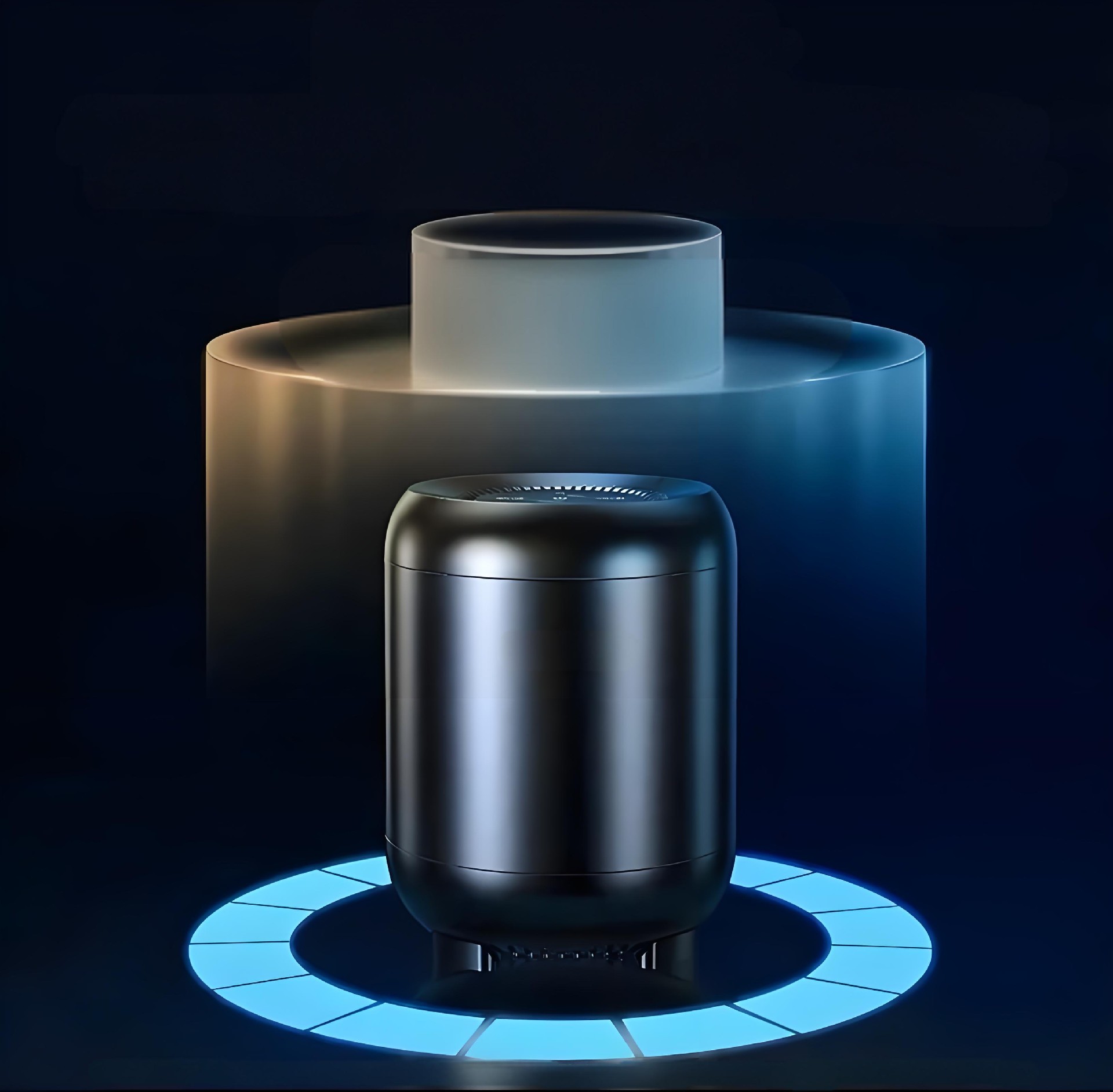

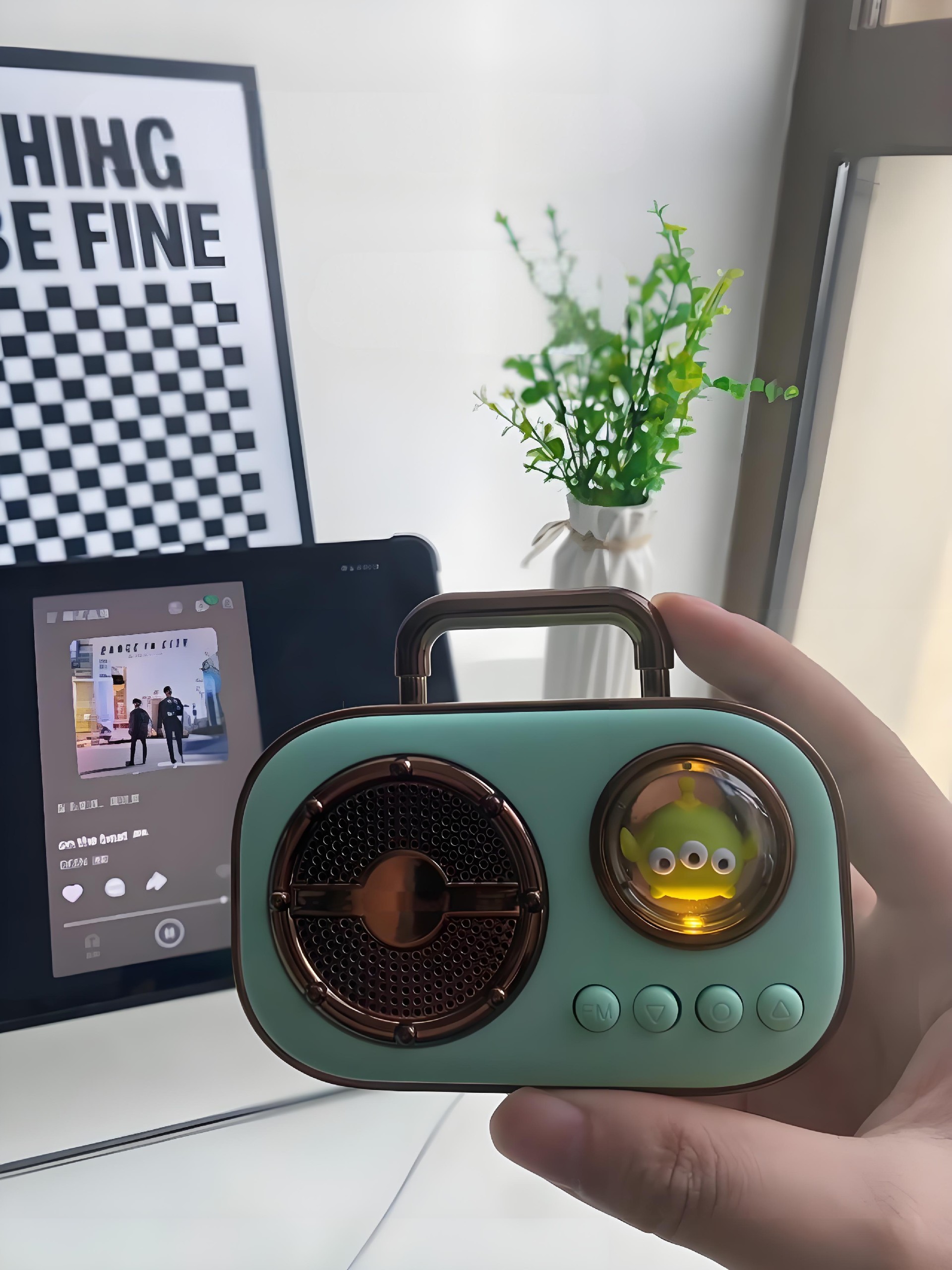

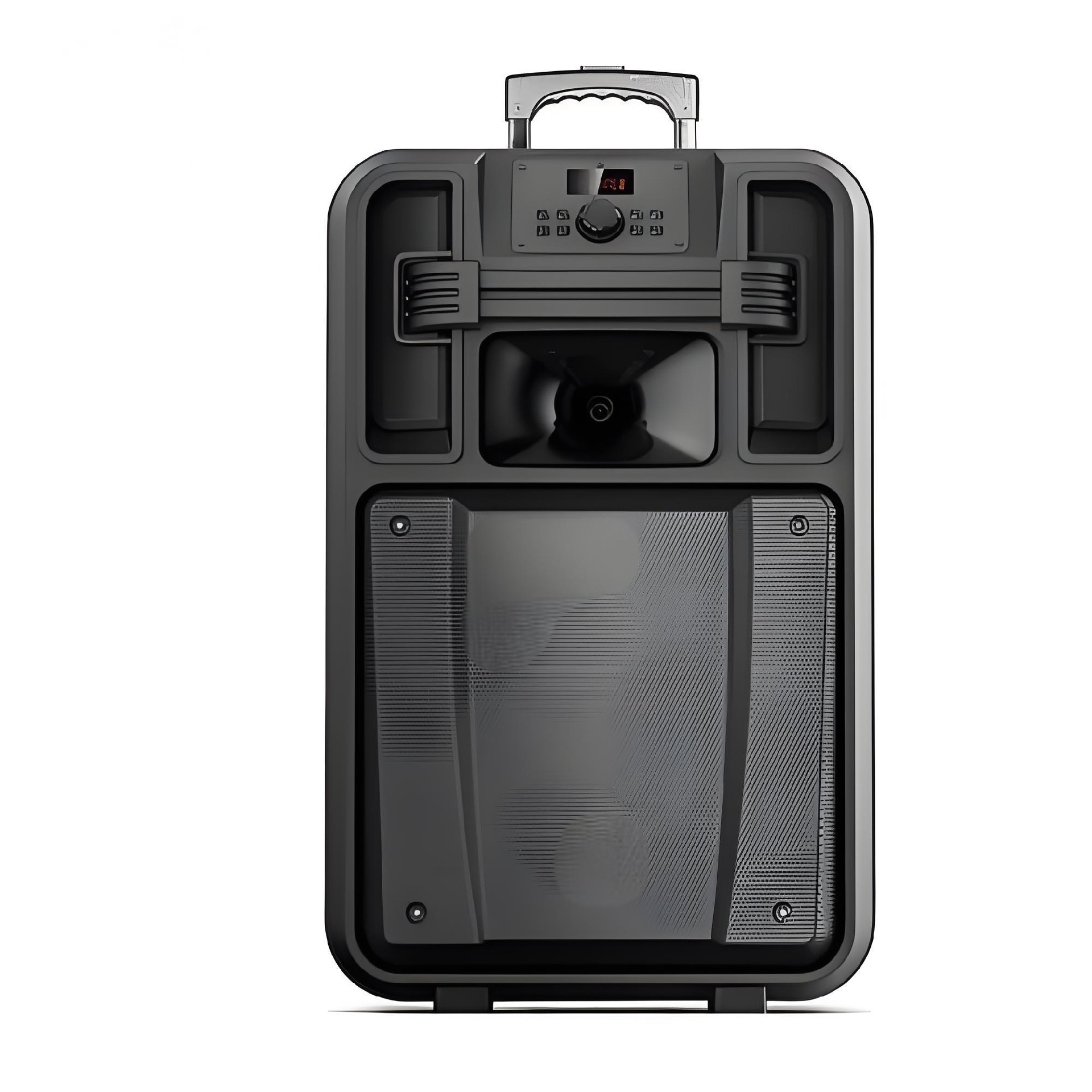

麦克风 、KTV系统、手机直播声卡、Mini调音台、音箱
