音频DSP系列

KT0726

产品概述

KT0726系列芯片是一款高性能,高集成度,低功耗的音频DSP。芯片集成高性能双精度浮点DSP,双模蓝牙BT5.4/2.4GHz射频收发系统,多路DCDC和LDO,振荡电路和PLL,4路高品质音频ADC和PGA,3路高品音频DAC和2路甲乙类耳机功率放大器。芯片的39个GPIO, 可以作为I2C、SPI、UART、GTimer、PWM、三色LED驱动、辅助ADC输入、SDIO、Ir、Qual SPI、逻辑轮、HDMI CEC、I2S、TDM、PDM、S/PDIF等多种接口功能。同时芯片还集成了USB接口,丰富的接口使芯片拥有良好的扩展性能。

强大的DSP算力可以运行多种人声、音乐、乐器的音效算法。芯片强大的性能、丰富的功能大大降低了整体方案的开发难度和成本,提升产品可靠性和一致性,更加便于生产。


主要特性

音频系统

● 丰富的音频接口

-  4I2S Master/Slave数字音频接口

-  2TDM Master/Slave接口

-  2S/PDIF接口

-  2PDM接口

● 支持LC3,MP3,SBC,AAC,WMA,OPUS等多种音频编码算法

● 支持音乐、人声、乐器、耳机等应用音频信号处理算法

● 4路差分/单端音频输入

-  SNR/DR≥110dB

-  THD+N-86dB@-3dBFS

-  采样率:8KHz384KHz可配

-  内置Mic Bias电路

● 3路差分音频输出

-  SNR/DR≥116dB

-  THD+N-83 dB @-3dBFS

-  采样率:8k384k可配

-  其中两路可直接驱动32欧姆耳机

射频收发特性

● 支持蓝牙5.4双模标准

● 支持A2DP1.4HFP1.8AVRCP1.6.2SPP1.2PBAP1.2.3

● 支持TWS,实现真无线音频传输

● 发射功率最大为10dBm

● 接收灵敏度-97dBm@BDR-98dB@BLE 1M

● 支持射频共存功能

● 2.4GHz低延时传输

CPU特性

● 片上集成高性能RISC-V CPU和专用高性能DSP

● 集成1.7MB片上RAM

● 内置16Mbits Flash用于用户编程

USB控制器

● 集成USB 2.0HS/FS Host/Device控制器模块,支持多通道音频传输应用和高速数据传输与存储应用。

时钟

● 集成系统PLL,多种时钟频率灵活可配

● 晶振24MHz支持校准,免片外电容

● 内置LPO

电源模块

● 集成DCDCLDO

● 内置电源电压检测模块

● 内置温度检测模块

外设接口

● 集成LED控制器

● 集成Infrared控制单元,支持红外控制应用

● 集成逻辑轮解码器

● 集成6PWM6GTimer

● 支持SPII2CUARTSDIOS/PDIFHDMI CEC外设接口

● 39GPIO支持灵活复用

● 内置多通道10bits ADC

功耗

● 关机模式<10uA

● 睡眠模式<TBD

● 工作模式<TBD

工作条件

● 工作电压3.1V~4.3V

● 工作温度-40°C+85°C

封装

● QFN80 8mm x 8mm 0.35 pitch

绿色环保

● 符合Pb-free RoHS 标准


主要应用

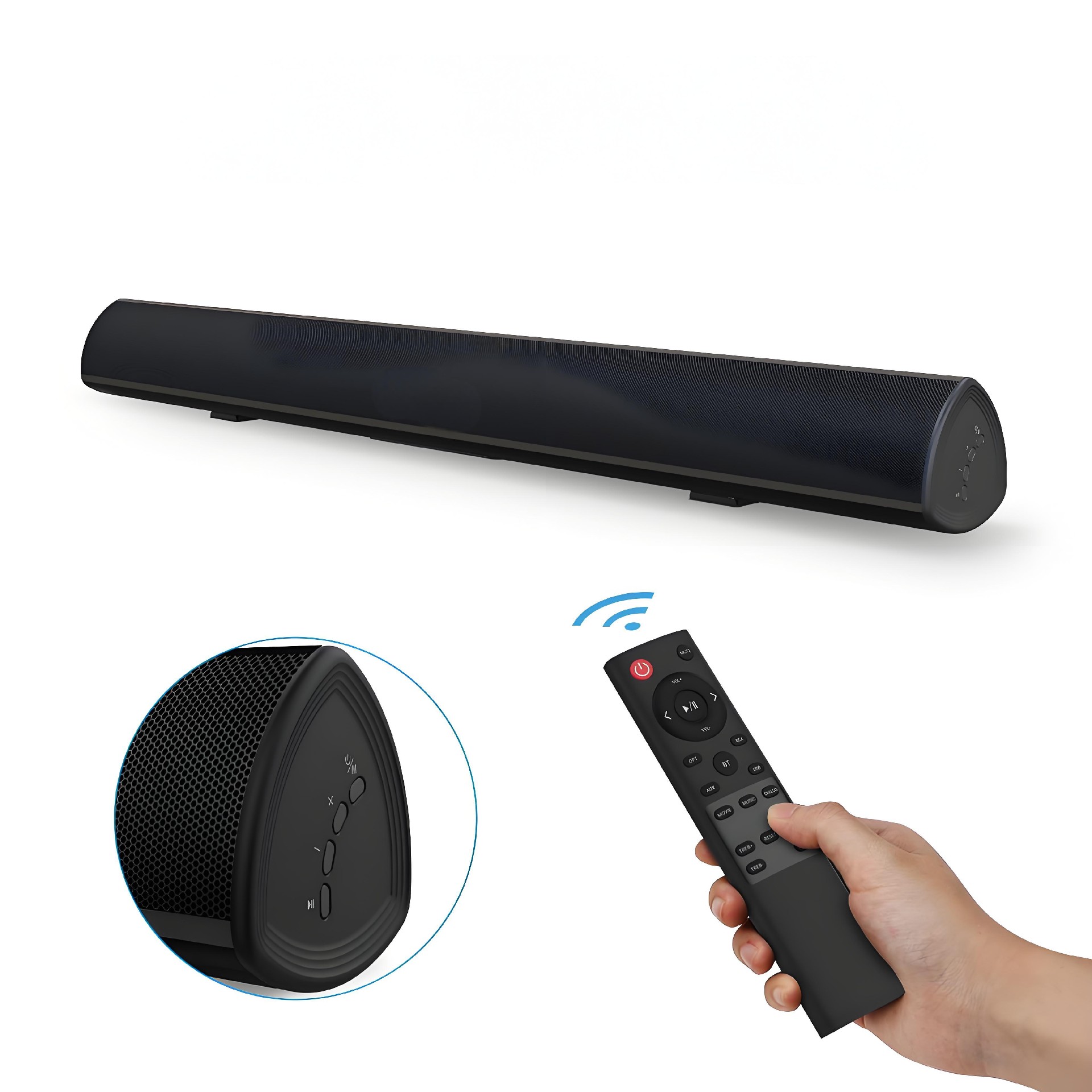

Soundbar

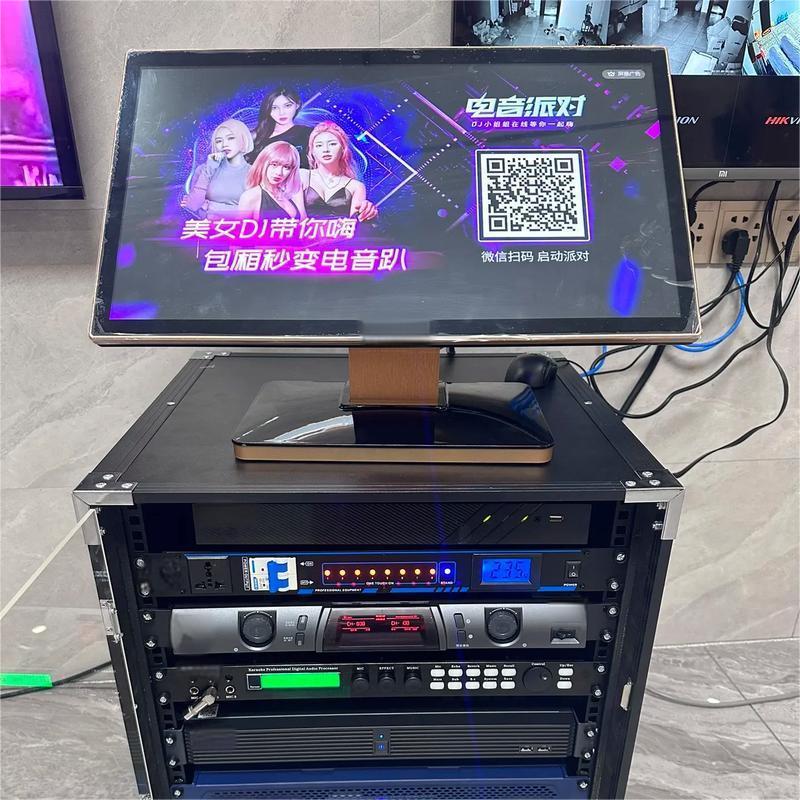

家庭视唱

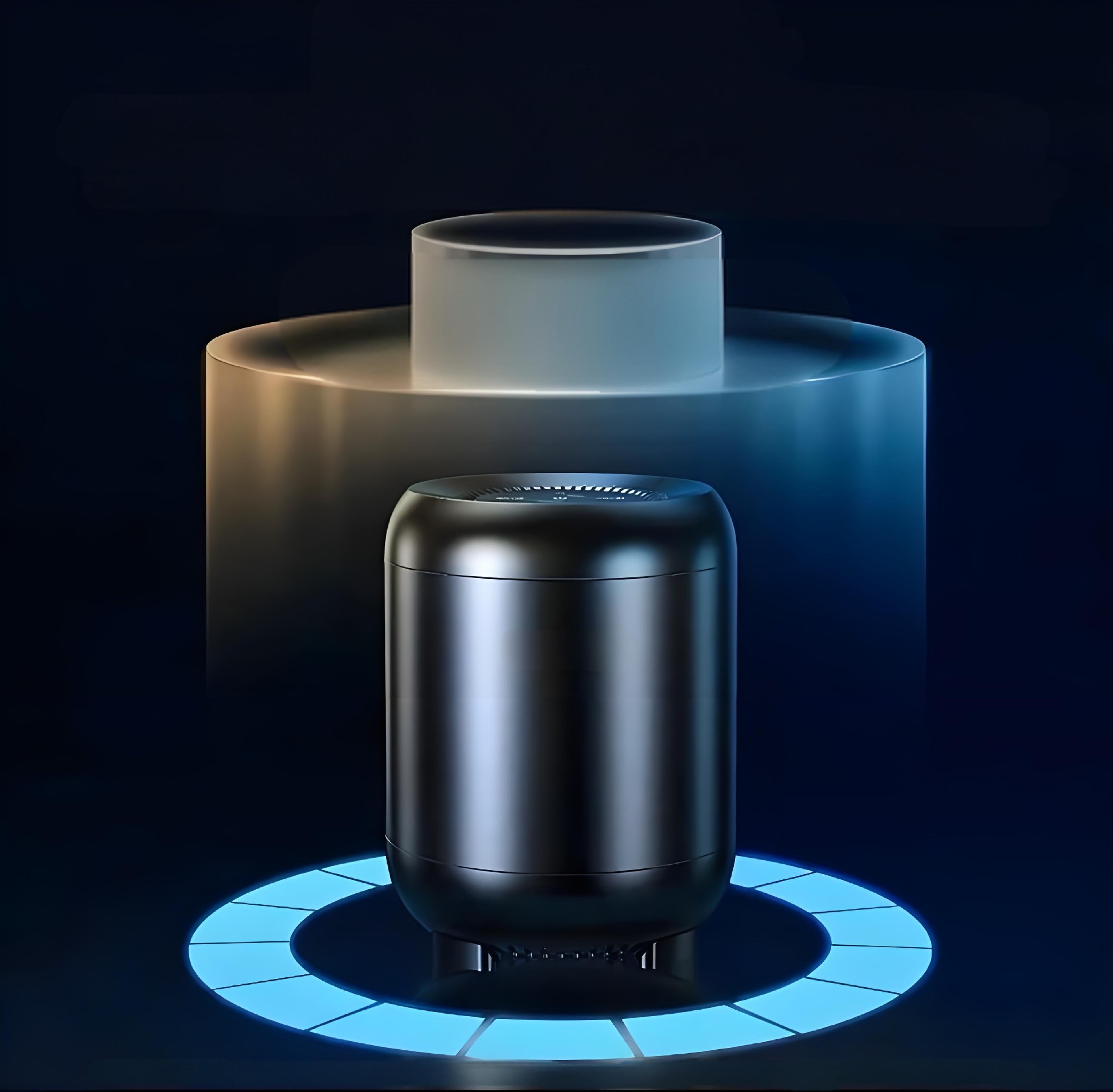

无线蓝牙音箱

直播蓝牙音箱

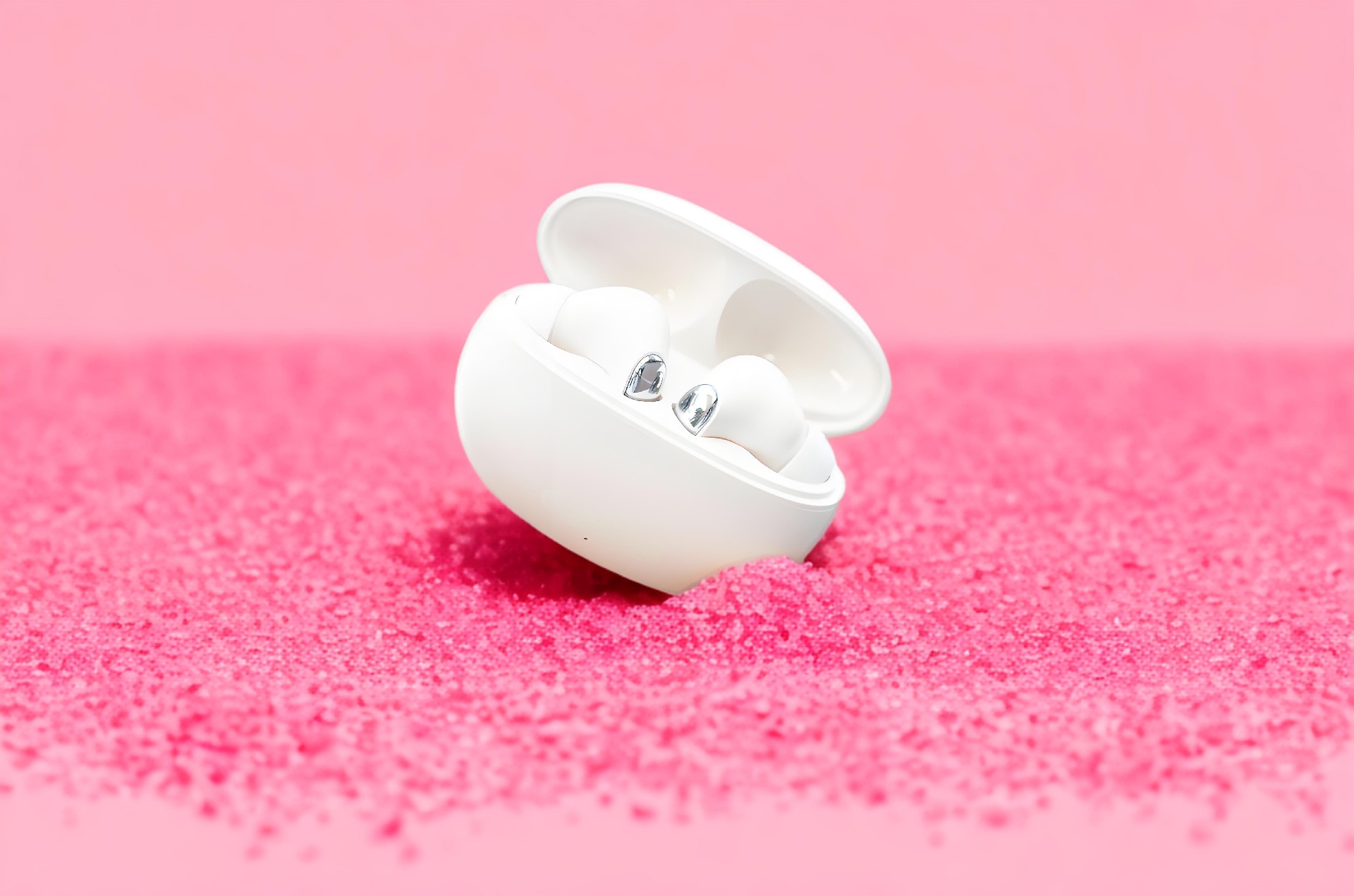

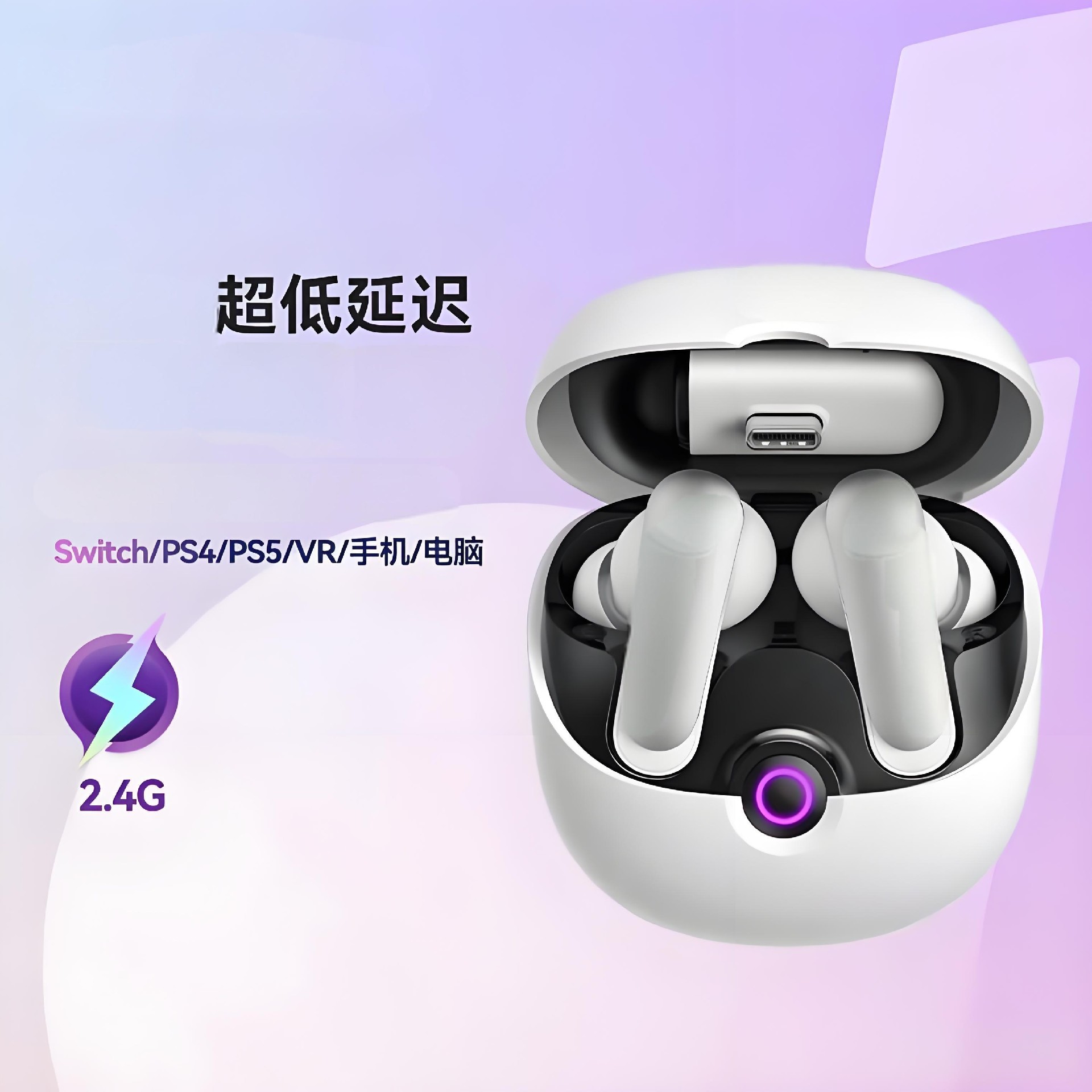

无线蓝牙耳机

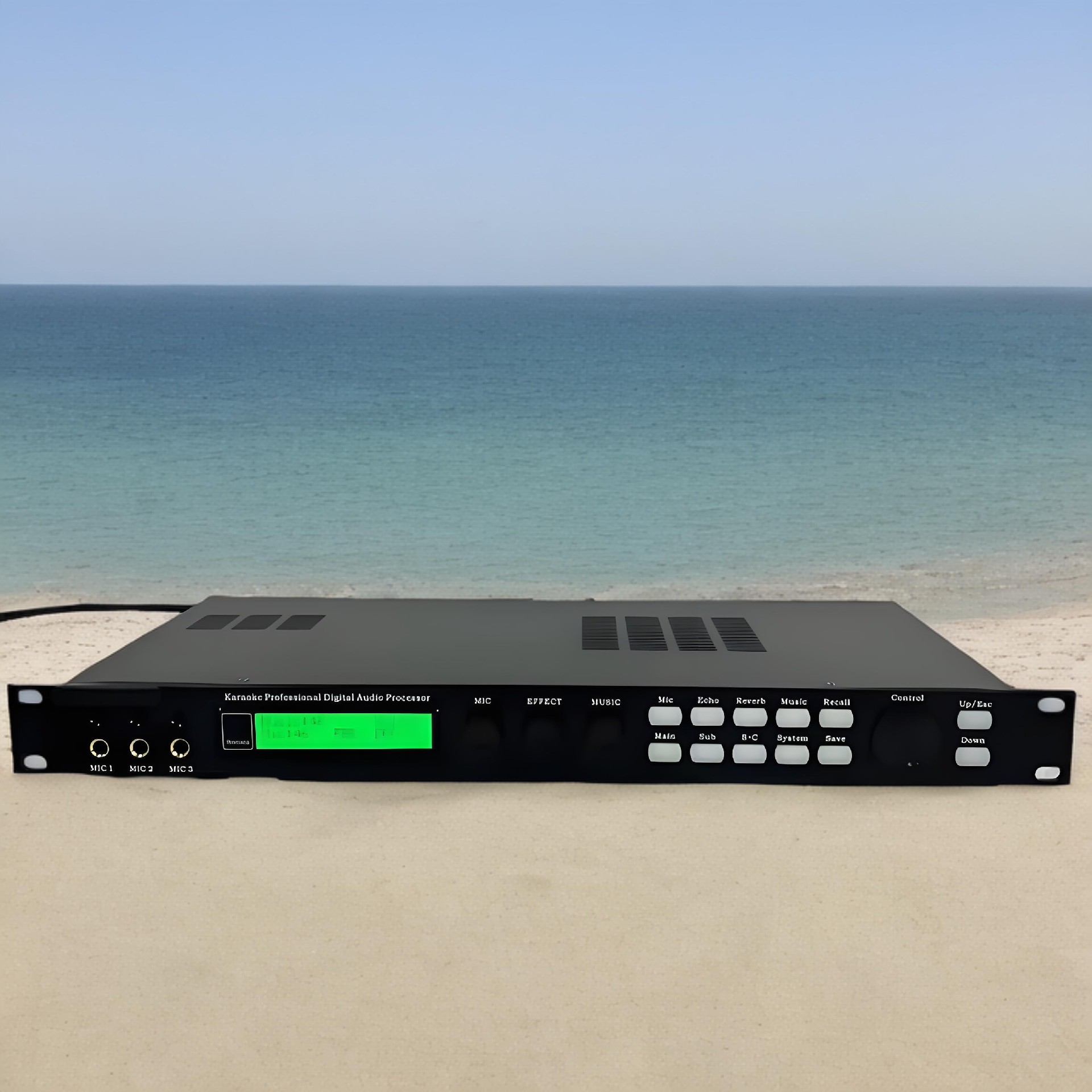

效果器

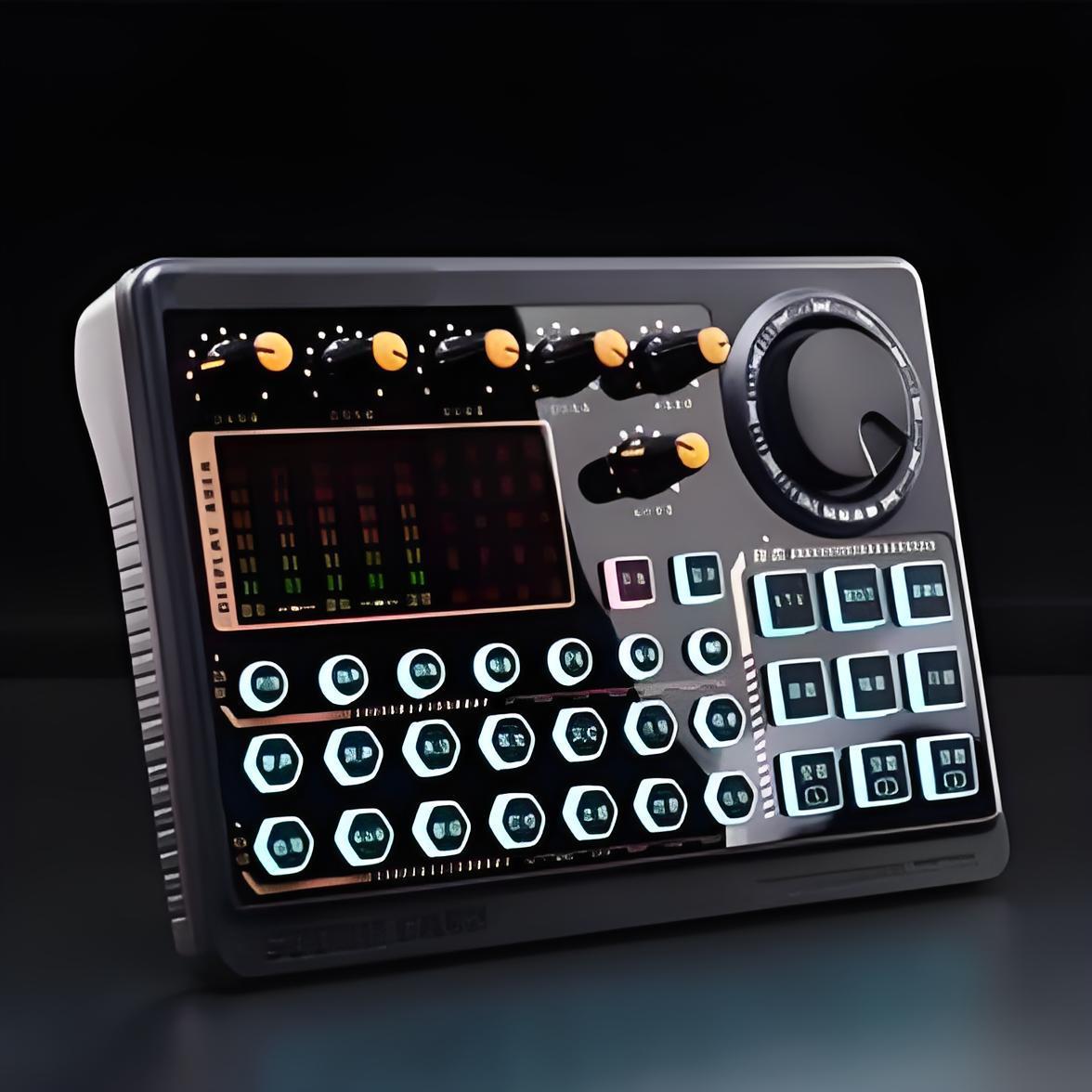

直播声卡

2.4GHz低延时麦克风系统


应用方案
