2.4GHz无线音频

KT1200

产品概述

KT1200系列芯片是高集成的低功耗2.4GHz无线收发器,实现无线音频的传输。可实现无线麦克风、无线耳机、无线耳麦和无线音箱等多种应用。随着高质量在线媒体的兴起,无线音频产品不再是简单配件,它们是通向消费娱乐的主流设备。

该芯片集成2.4G射频收发系统,芯片集成了USB,可实现USB音频的传输。

芯片集成两路高品质音频输入和两路高品质音频输出,集成了高性能DSP可以支持多种时钟频率。DSP功能强大,可以实现音频均衡器(EQ)、风声消除(WNR)、回声消除(AEC)、单双麦降噪(ANS)、静噪(Noise Gate)、音频动态范围压缩(DRC)等功能。并且可以通过FLASH程序实现更多的算法扩展和客户程序的定制化,可使人们在任何地方都能身临其境地讲话直播和聆听音乐。

KT1200可以满足2.4G音频产品的需求。强大的性能、丰富的功能大大降低了整体方案的开发难度和成本。提升产品可靠性和一致性,更加便于生产。


主要特性

音频系统

支持音频采样率8/16/32/48/96KHz

支持多种音频算法

支持I2S Master/Slave数字音频接口

支持2DMIC接口

音频ADC

2路差分输入

SNR/DR≥100dB

THD+N-86dB@-3dBFS

内置Mic Bias电路

音频DAC

2路差分输出

SNR/DR≥116dB

THD+N-83 dB @-3dBFS

可直接驱动32欧姆耳机

射频收发特性

2.402 GHz2.480 GHz载波频率

最大发射功率7dBm

内核

音频DSP up to 208MHzCPUup to104MHz

存储器

RAM 288KB

Flash 640KB

USB控制器

符合USB 1.1/2.0规范的全速传输模式

兼容USB Audio Class 1.0

兼容USB HID 1.11

时钟

集成PLL,多种时钟频率可配

晶振24/26MHz

支持晶体校准,免片外电容

电源模块

支持锂电池供电和USB供电

集成DCDCLDO

集成充电模块,最高充电电流200mA

内置POR,低电压检测电路

控制/数据接口

SPI Master/Slave

UART*2

I2C Master/Slave

GPIO*19

GTimer*4

QSPI 可以外接扩展Flash

功耗

关机模式<10uA

睡眠模式<TBD

工作模式<TBD

工作条件

锂电池工作电压2.9V~4.2V

USB供电电压 4.5V~5.5V

工作温度-40°C+85°C

封装

QFN56 6mm x 6mm 0.35 pitch

绿色环保

符合Pb-free RoHS 标准


主要应用

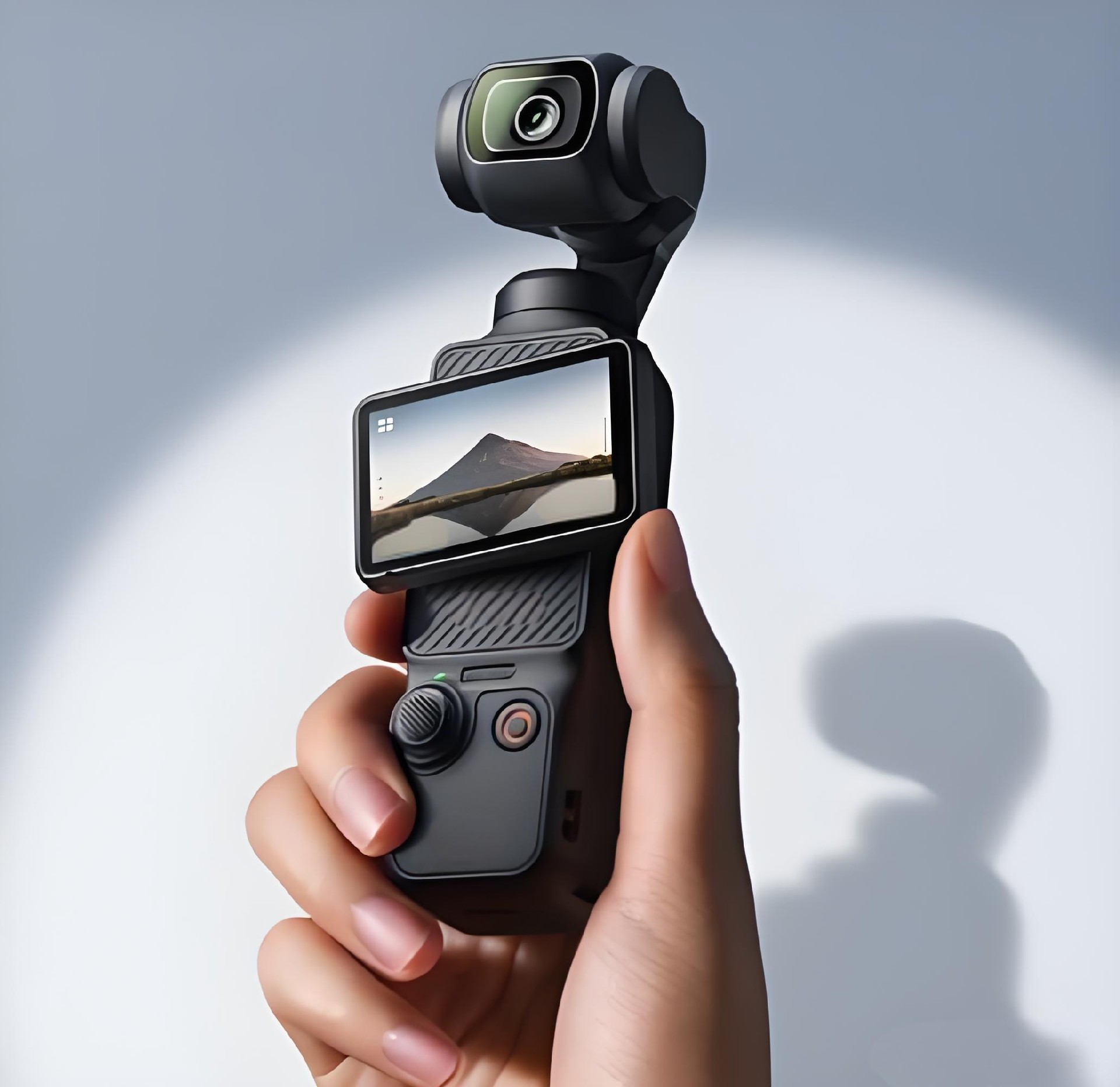

Vlog设备

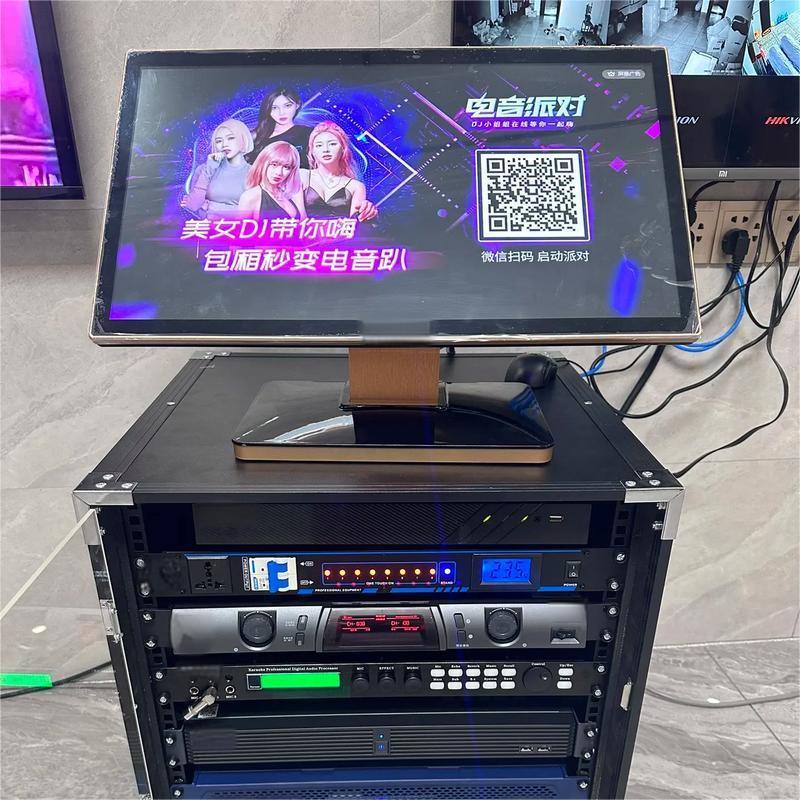

家庭视唱

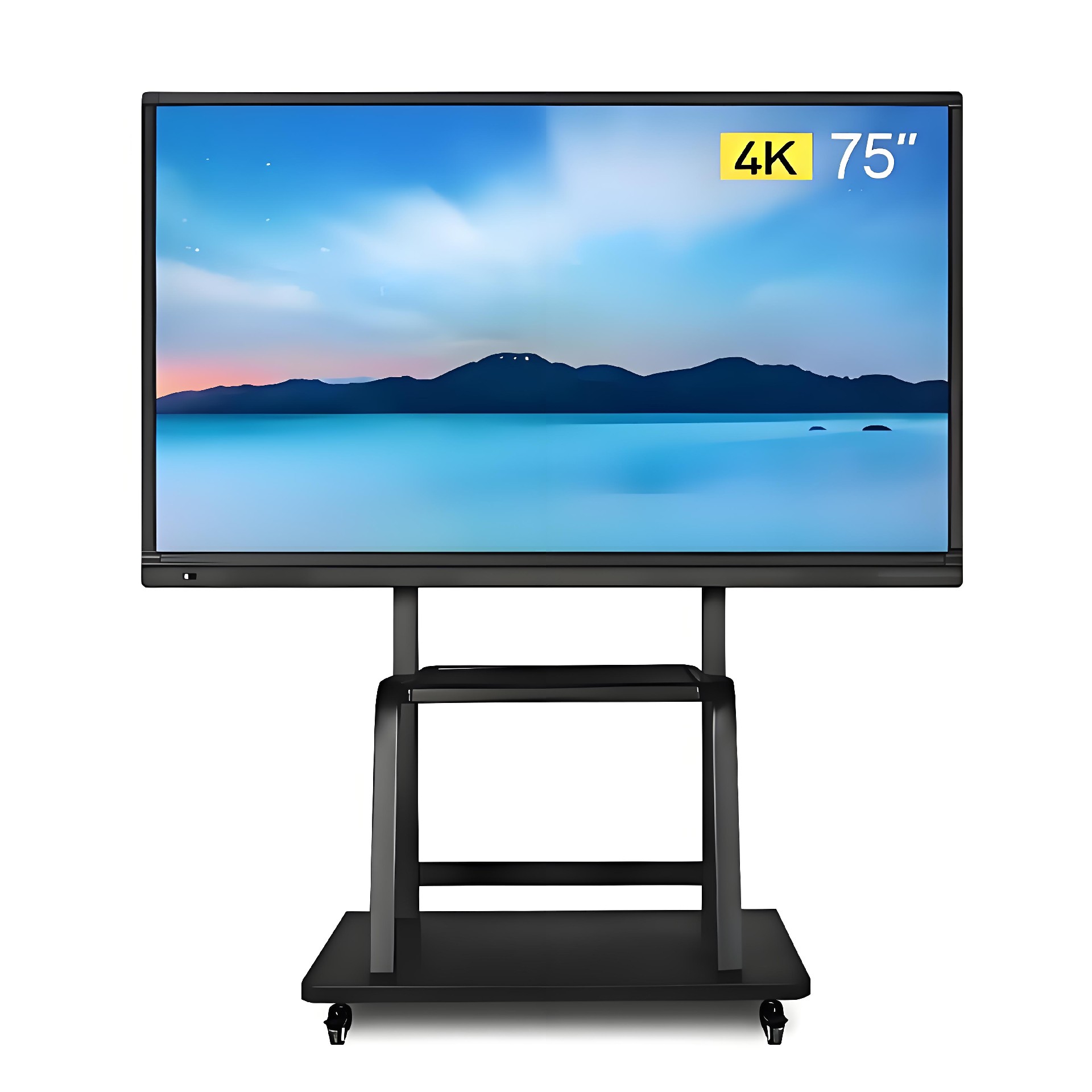

教学

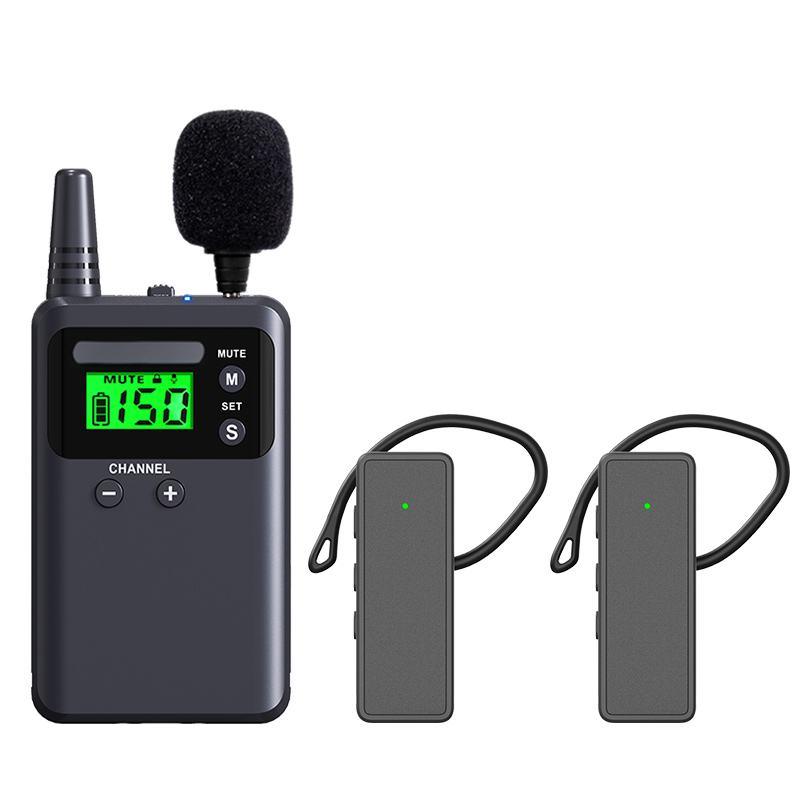

导游设备

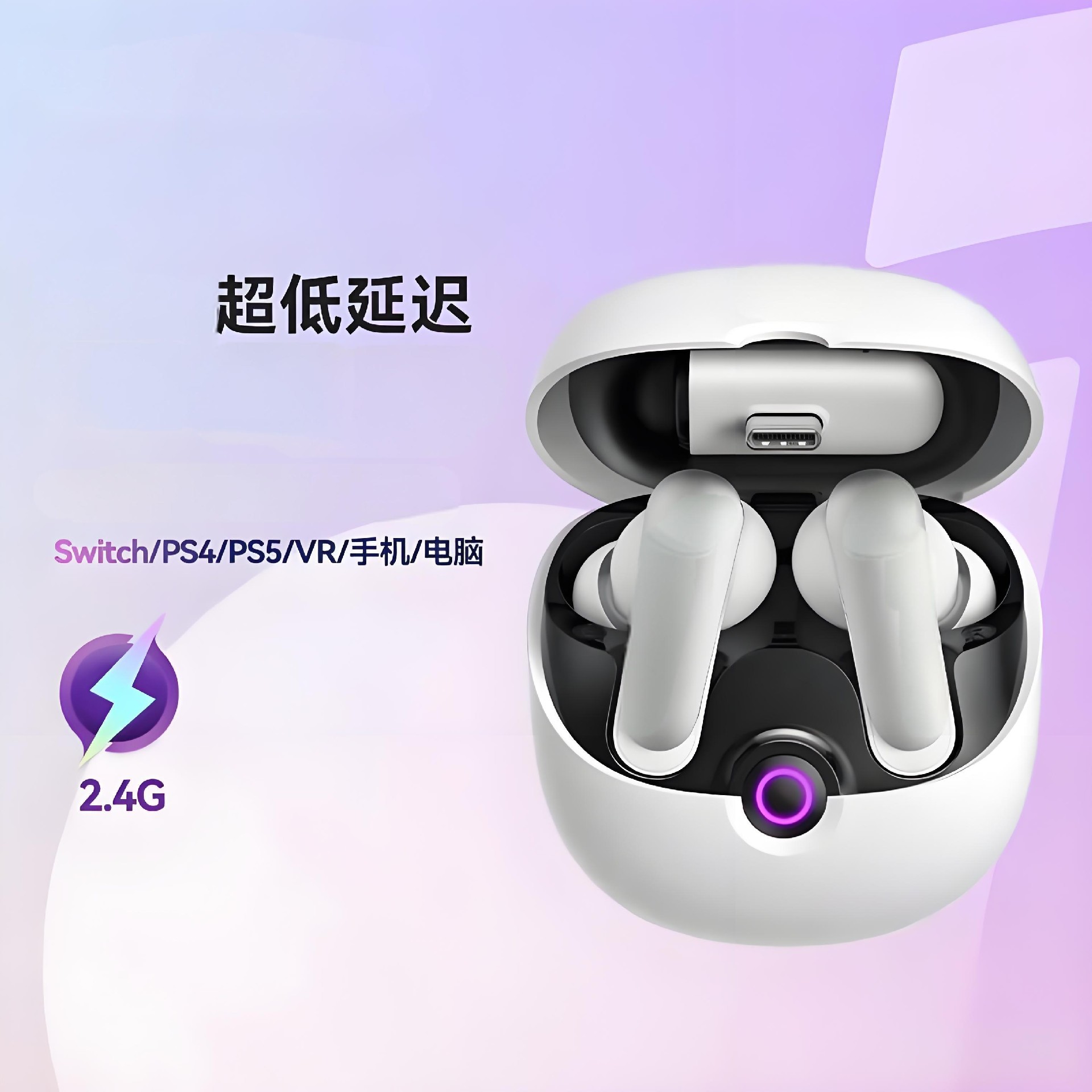

无线耳机

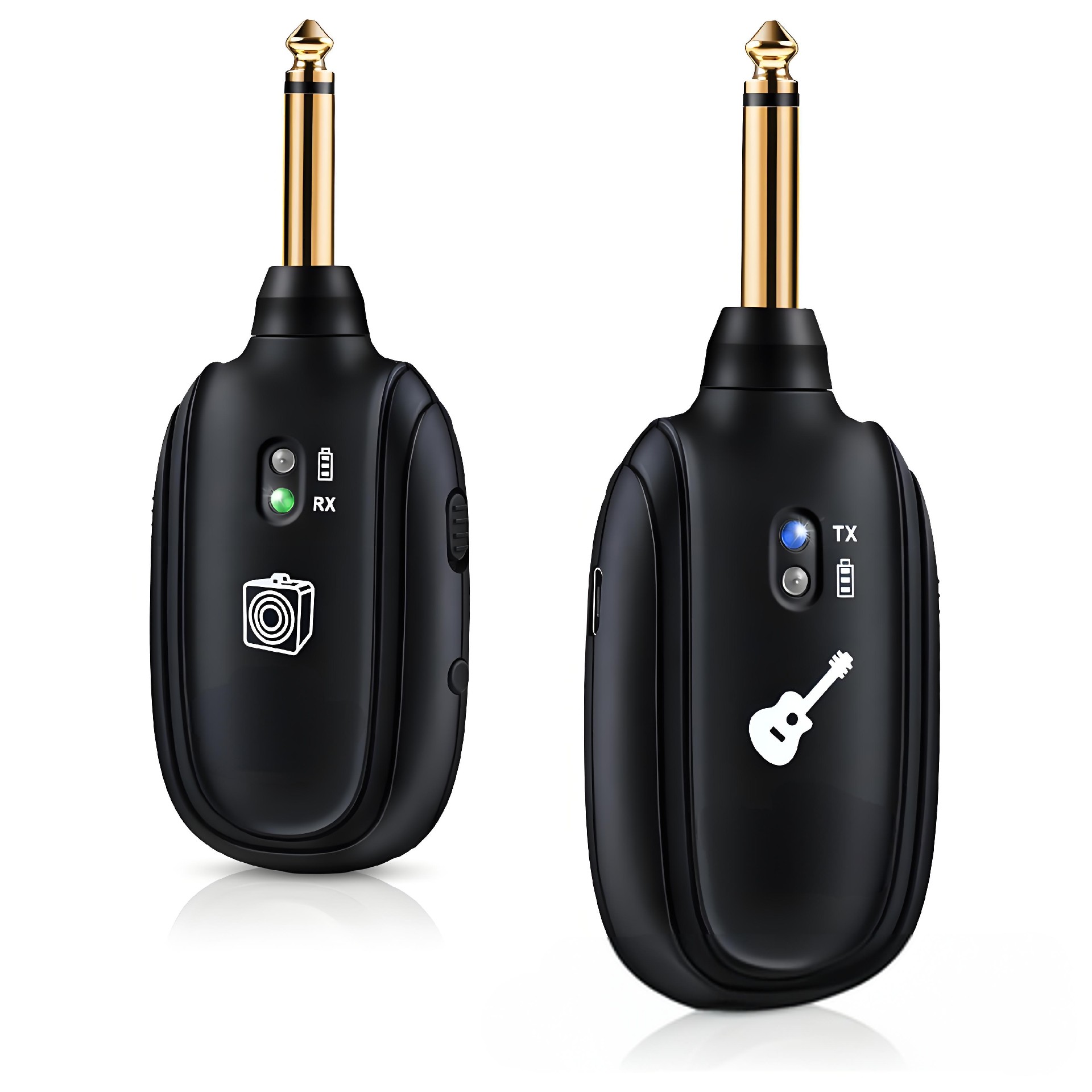

乐器拾音器

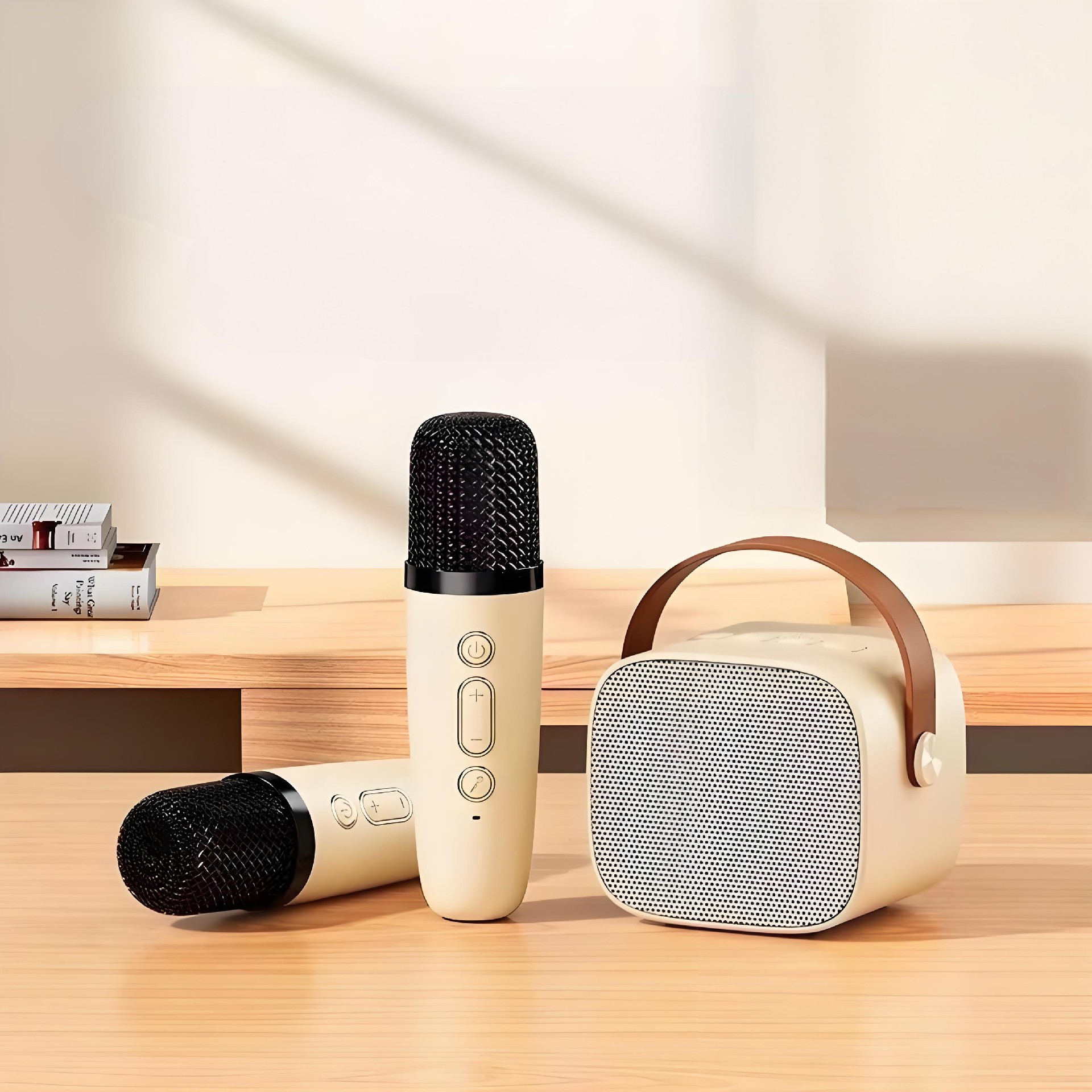

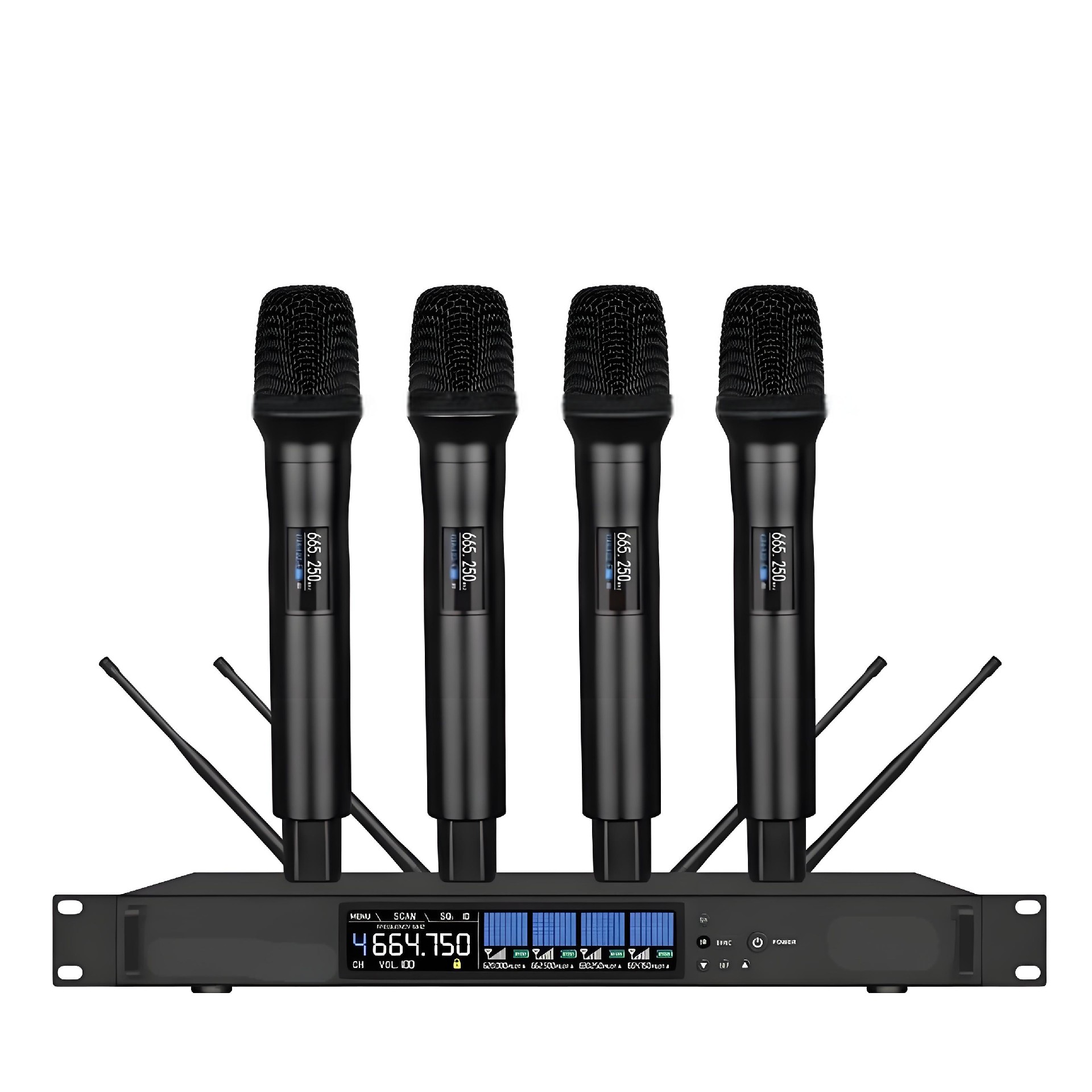

麦克风系统
