模拟无线音频传输

KT0626M

产品概述

KT0626M 是无线麦克风芯片家族—KT06xx成员之一。使用该产品方案,相比传统方案,可以节省数以百计的电子器件,同时仍然保持了较高水准的声音质量和功能。

KT0626M是UHF无线发射芯片。内部集成了音频放大器,预加重滤波器,压扩电路和锁相环频率合成器,可配置的功率放大器。它采用调频方式解调KT0626M传输的音频信号,工作波段在UHF频段。

KT0626M由于内置稳压器,因此仅需要一个低压供电。使用KT0626M设计产品,可以免去繁琐的外部调试,节省大量的开发投入。

KT0626M支持数字辅助通道的功能。

KT0626M 可以支持2-wire slave 模式,可以通过MCU进行配置。它是小体积封装24-pin QFN。

主要特性

全集成
低噪声无线麦克风接口
高性能数字音频处理器
低噪声本振频率合成器
大功率输出PA
支持全球波段范围
UHF: 470MHz~960MHz
专业级音质:
音频动态范围 ≥ 100 dB
平坦的音频响应: 20Hz~18KHz
低失真:<0.5%
低杂散发射: <-60dBc
大发射功率: &ge;40mW
低功耗
工作电流< 110 mA
待机电流< 10 &micro;A
高级功能
数字辅助信道功能
可配置的咪头灵敏度
发射功率可调
可配置的压缩时间常量
导频可配
内置75us去加重
内置电池电源检测电路
无开关机噪声
无干扰噪声
小体积封装
24-pins QFN 4x4
简单接口:
2.2V~3.6V单电源供电
标准2-wire MCU 接口
绿色环保
符合Pb-Free和RoHS标准

主要应用

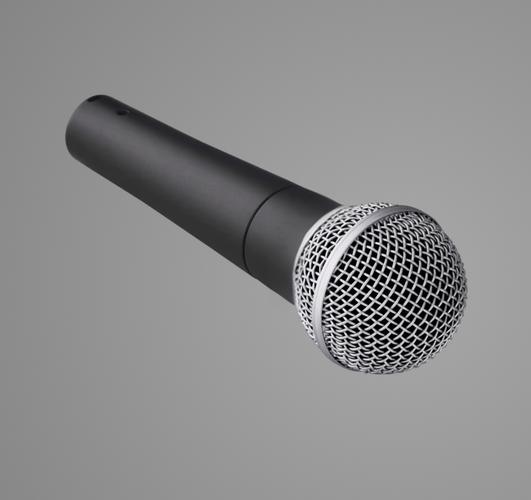

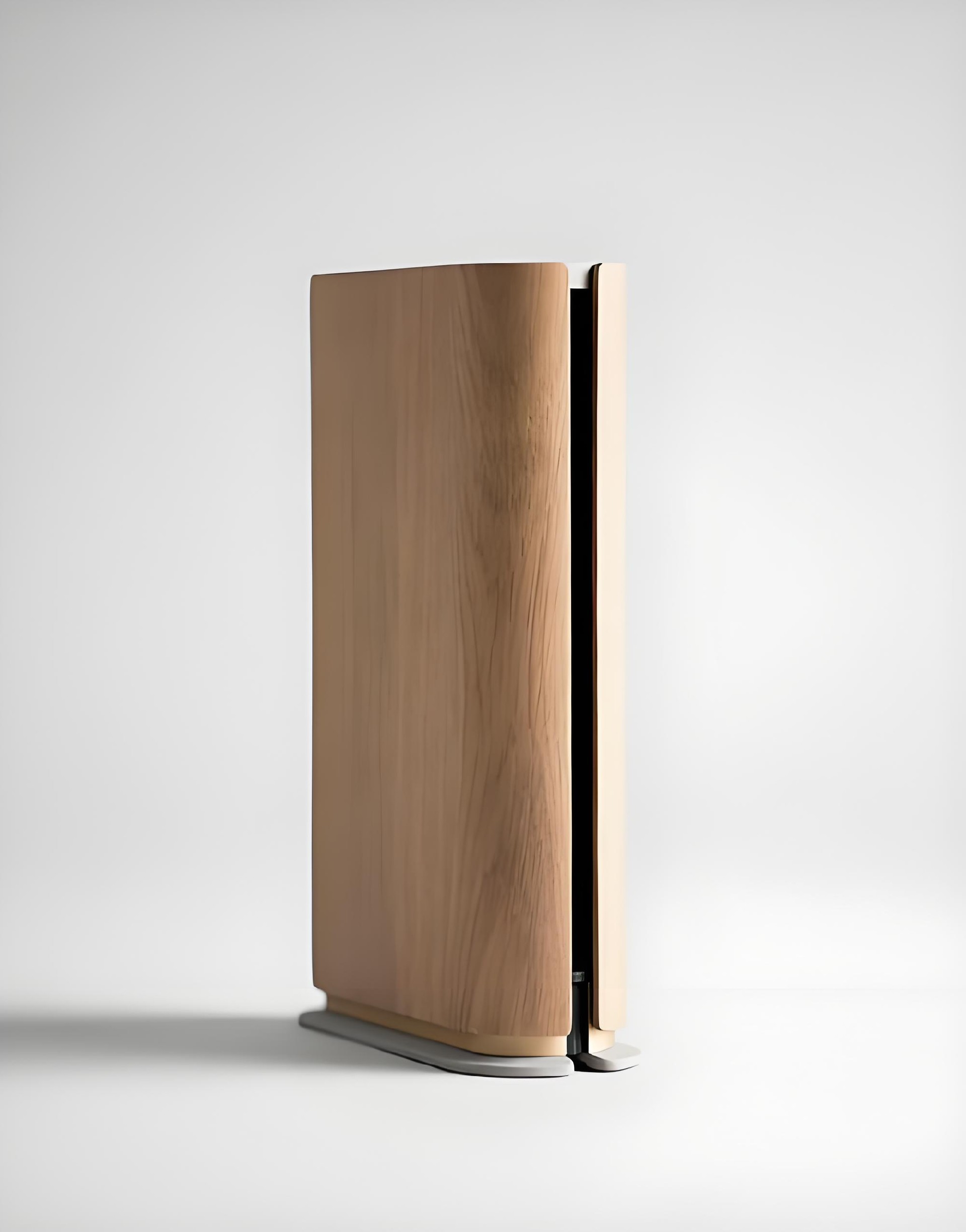

无线话筒、无线音箱、个人娱乐
