模拟无线音频传输

KT0650

产品概述

KT0650 是KT Micro推出的配合全新一代低功耗UHF无线接收芯片使用的分集辅助芯片。

KT0650集成了低噪声射频前端放大器、混频、本地振荡器、FM解调。将解调输出到分集的主接收芯片中,由主芯片根据主从芯片分别接收到的信号质量实时选择输出的解调信号来自哪颗芯片,保证芯片输出的信号优良。天线分集功能可以有效减少多径等因素造成的信号衰落对接收机的影响。

KT0650具有自动静音功能,能在信号质量差时自动静音,避免出现刺耳的噪声。

KT0650具有自动频率控制功能,可以保证收发在一定频率偏差下仍然可以正常解调。不用人工调整收发晶体的频率,提高生产效率,保证产品品质。

KT0650还集成了与主芯片一样的数字辅助信道功能,使用户不管是用主芯片还是从芯片接收时,都可以使用数字辅助信道进行数据传输。

KT0650拥有与主芯片兼容的2-wire接口,但设备地址与主芯片不同,且有1位地址控制位,可以方便与主芯片共用总线,节省MCU资源。

主要特性

全集成
集成低噪声射频前端
集成FM解调
集成高保真音频处理

支持全球波段范围
UHF: 470MHz~960MHz

专业的等级性能
灵敏度<-108dBm@12dB SINAD
音频动态范围&ge; 106dB
频响 20Hz~18KHz
失真度<0.5%

超低功耗
电源电压范围(2.0V~3.6V)
工作电流< 60 mA

高级功能
真分集功能
可配置的自动静音功能
自动频率控制(AFC)
数字辅助信道功能

小体积封装
QFN24 4*4

简单接口
标准2-wire  MCU接口

绿色环保
符合Pb-free 和 RoHS 标准

主要应用

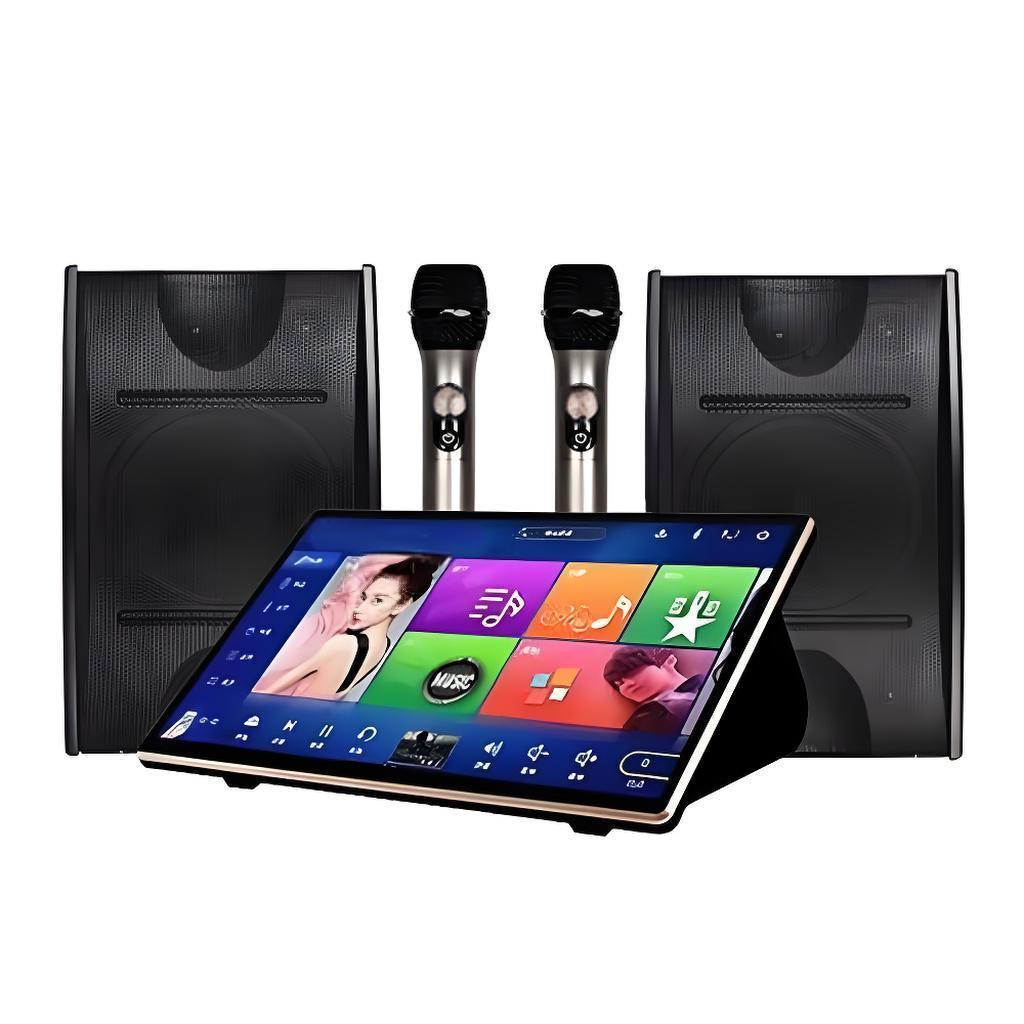

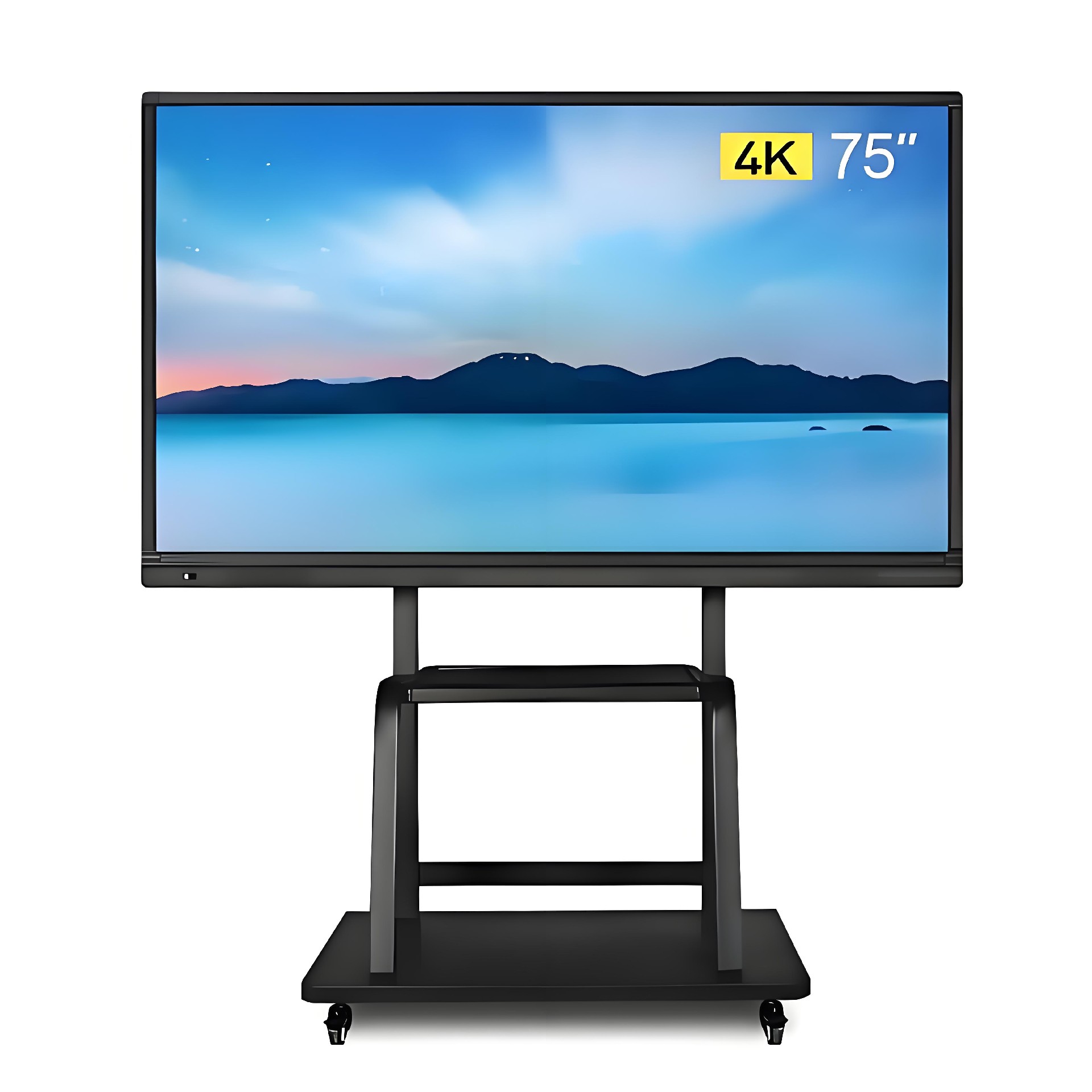

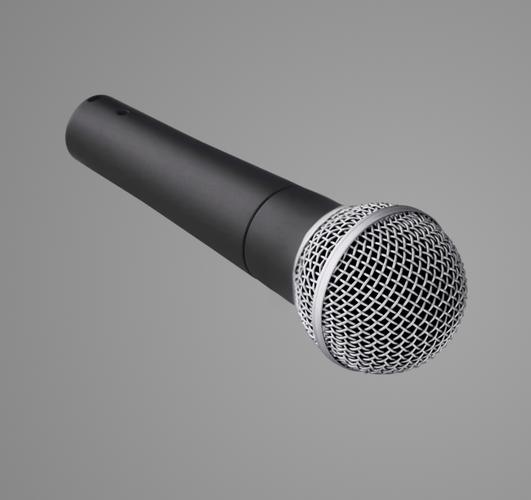

无线麦克风、会议系统 、KTV系统

应用方案
