KT1608系列芯片是一款用于U段无线音频传输收发芯片,具有低功耗,高性能、高集成度接收芯片,工作在550MHz~960Mhz频段。
KT1608电压范围为2.0V到3.6V,在接收模式下的功耗均非常低,因此电池供电的系统在保持出色RF性能的同时,能够长时间工作。该器件可以进入低功耗半睡眠模式,已达到降低功耗作用。
KT1608可以实现智能对频选频,对频时,接收芯片可以避开干扰频道,将一组干净的频道发送给发射芯片。之后,二者在该频道上通信,从而实现高质量通信。同时,KT1607还具备收发切换功能,在发射和接收间转换,完成信息交互传递。
KT1608集成了电池电压检测报警功能,满足用户在便携产品上的电池电压监测需求。
KT1608系列芯片采用数字调制和高性能音频DAC,配合低延时的音频编码器,实现了数字音频传输,可以应用于音响,Soundbar和无线音频传输。
由于KT1607在单芯片上实现了从射频到基带的完全集成,可以显著减少系统的PCB尺寸和成本, 极大的提高生产可靠性。
全集成
集成低噪声射频前端
集成调制和解调
集成音频DSP
集成高功率射频PA
集成高性能音频DAC
支持全球波段范围
550MHz~960Mhz
专业级接收
灵敏度<-95dB
音频动态范围≥110dB
频响: 20~20KHz
DAC THD+N: <-94dB
工作模式
运行模式
关机模式
半睡眠模式
高级功能
数字辅助信道功能
发射功率可调
数字音频输入输出接口
调制速率带宽可调
自动频率控制(AFC)
可配置的音频音量
可配置的自动静音功能
自动睡眠并支持音频唤醒
智能对频,智能选频
开机双向对频避开干扰
用户加密
内置电池电压检测报警电路
优越的抗干扰性能
具体收发切换功能
上位机UART通信
延时典型值6ms
工作条件
电压范围:2.0V至3.6V
温度范围– 30 °C 至 85 °C
功耗
工作模式下:<70mA
(CPU=192MHz,VDD=3.3v)
关机模式下:<18uA
半睡眠模式下:<2mA
(CPU=192MHz,VDD=3.3v)

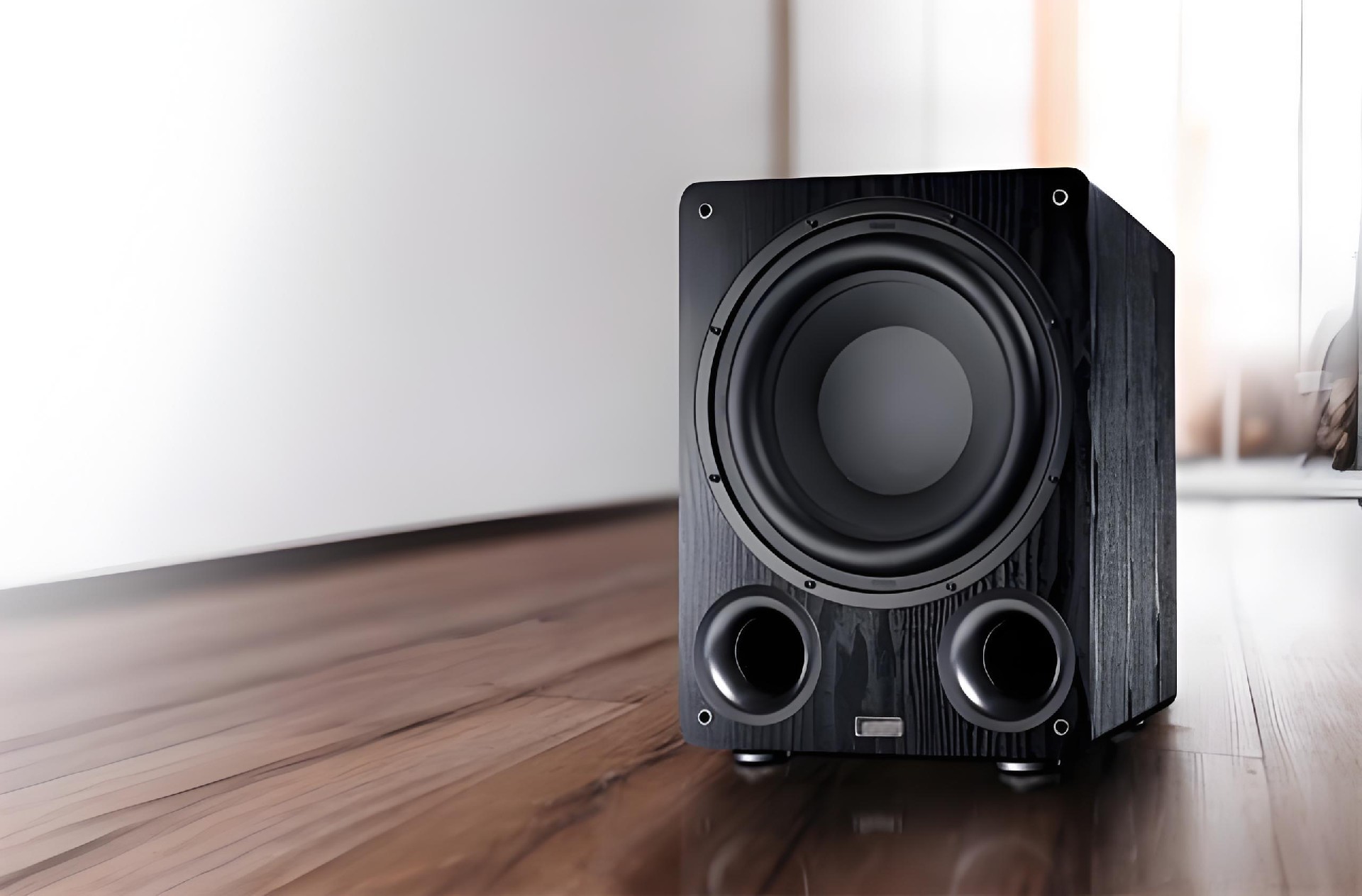

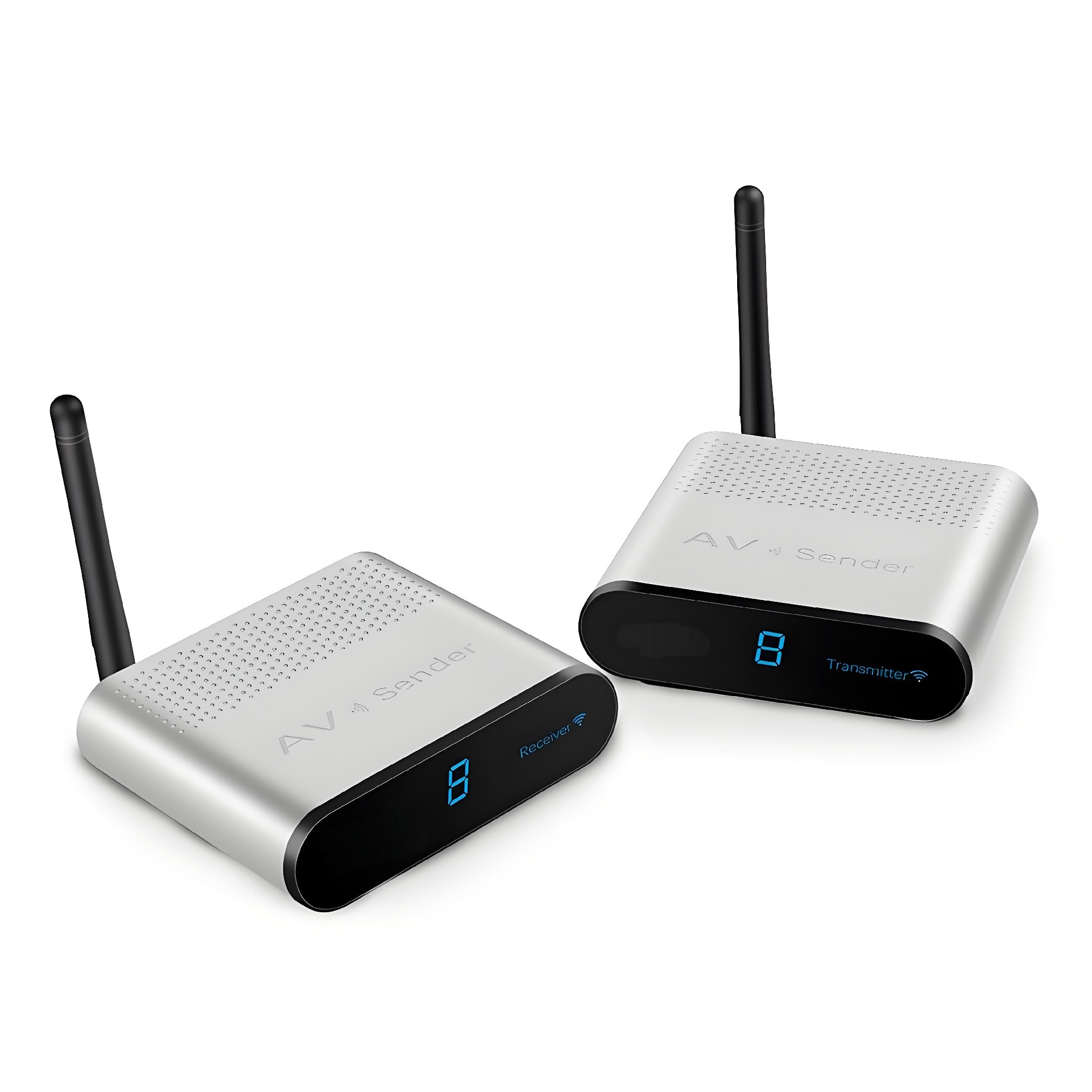

无线音箱,低音炮,无线音频传输
