数字无线音频传输

KT1605

产品概述

KT1605是一款用于U段无线麦克风的芯片,具有低功耗,高性能、高集成度收发器芯片,工作在550MHz~960Mhz频段。

KT1605电压范围为2.0V到3.6V,在工作模式下的功耗非常低<70mA(工作在192MHz,3.3V供电,发射功率13dBm),因此在电池供电的系统在保持出色RF性能的同时,能够长时间工作。该器件可以进入低功耗半睡眠模式,以达到降低功耗作用。

KT1605集成音频AGC、音频ALC功能,提高的动态范围和噪声性能,并可以有效调整控制发射信号的带宽。增加了麦克风音频信号检测功能,为实现无音频输入自动静音、关机提供了方案。

KT1605可实现智能对频选频,对频时,接收芯片可以避开干扰频道,将一组干净的频道发送给发射芯片。之后,二者在该频道上通信。实现高质量通信。

KT1605高性能音频ADC和DAC,配合极低延时的音频编码器,实现了数字音频传输,可以应用于视唱、舞台演出以及教学系统。

主要特性

全集成
         集成低噪声麦克风接口
         集成低噪声射频前端
         集成调制和解调
         集成音频DSP
         集成高功率射频PA
         集成高性能DAC
支持全球波段范围
         550MHz~960Mhz
专业级音质
         音频动态范围:≥103dB
         音频响应:20~20KHz
         灵敏度:<-95dB
         DAC THD+N:<-94dB
         最大发射功率:17dBm
工作模式
         运行模式
         关机模式
         半睡眠模式
高级功能
         麦克风音频输入信号检测
         发射功率可调
         调制速率带宽可调
         自动频率控制(AFC)
         可调的音频AGC功能
         可调的音频ALC功能
         可配置的音频音量
         可配置的静音功能
         自动睡眠,并支持音频唤醒
         智能对频,智能选频
         开机双向对频避开干扰
         用户加密
         内置电池电压检测报警电路
         具备收发切换功能
         延时典型值6ms
工作条件
         电压范围:2.0V至3.6V
         温度范围  – 30 °C 至 85 °C
功耗
         工作模式下:<70mA
         (CPU=192Mhz,VDD=3.3V,PA=13dBm)
         关机模式下:<18 uA
         待机模式:<2mA,(CPU=192Mhz,VDD=3.3V)

主要应用

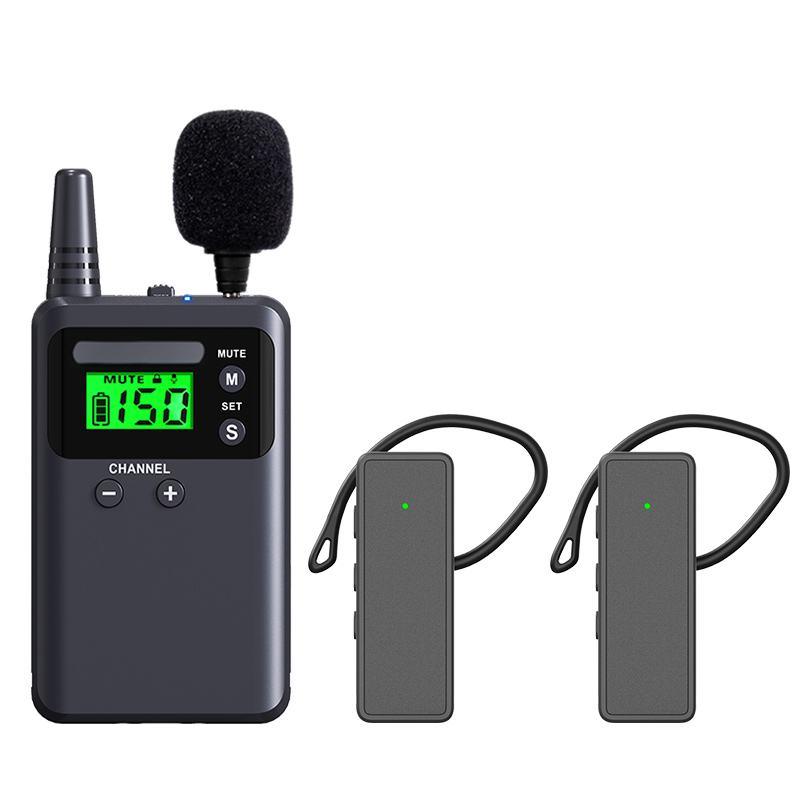

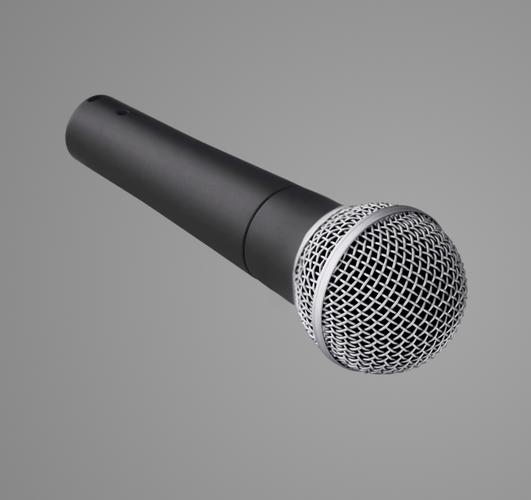

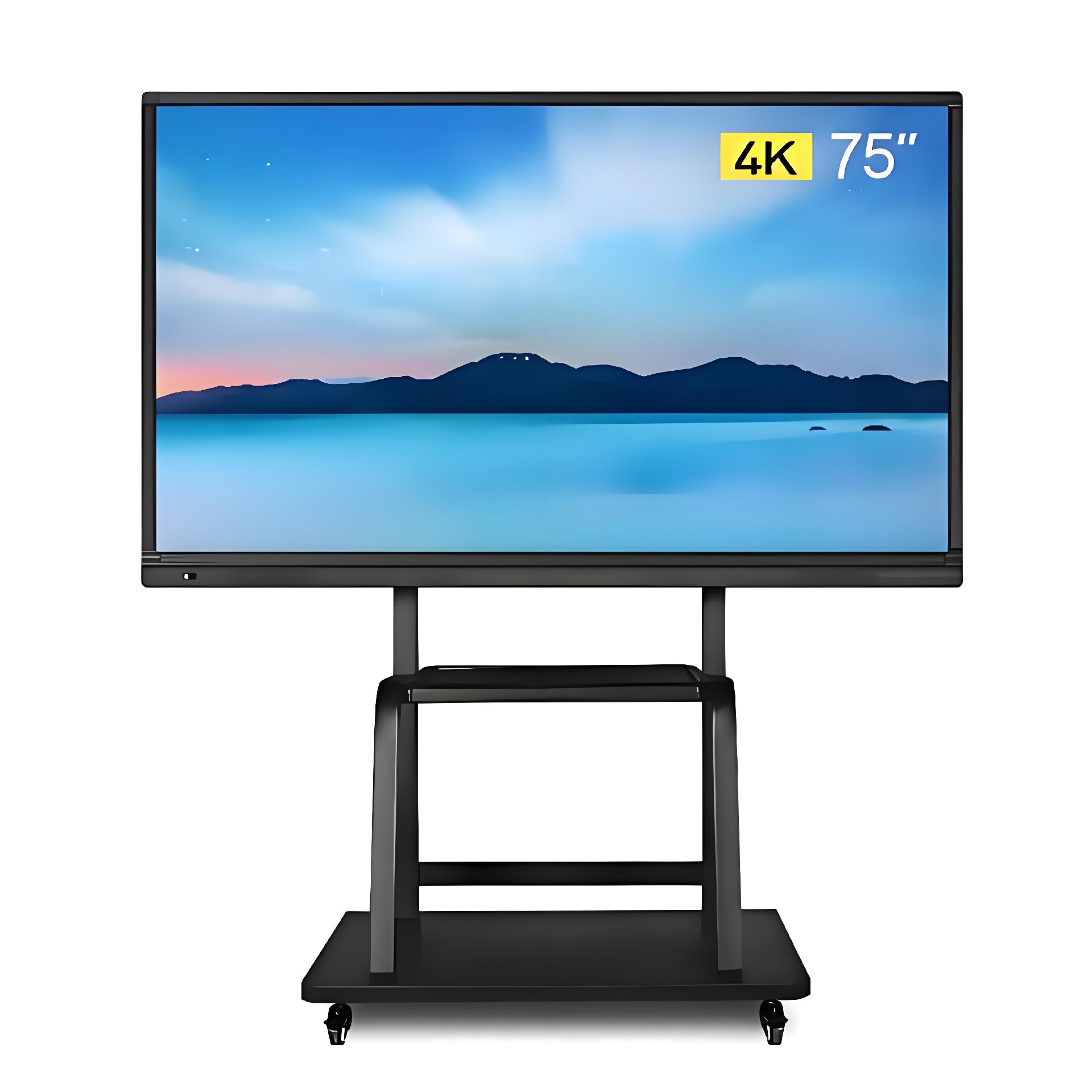

无线话筒,导游机,教学系统

应用方案
