KT0200是一个单片USB音频编解码器,提供了一套USB音频信号处理的单芯片方案。
KT0200集成了立体声模拟输出和麦克风输入、低噪声麦克风放大器、低噪声麦克风偏置电路、G类耳机功率放大器、耳机插入和识别器、数字音频信号处理器、时钟振荡器、DC/DC,以及USB、2-wire等接口。
KT0200集成了USB 2.0功能控制器和USB收发器,兼容全速模式,支持USB HID device class 1.11,支持Audio device class 1.0。无需驱动程序就可以支持为所有主要商业操作系统(如Windows、Linux和Android)。
KT0200内部集成数字音频信号处理器(DSP),可以实现音频均衡器、风声消除、背景噪声抑制、音频动态范围压缩、静噪功能等音频处理功能。可以通过FLASH实现各种音效处理的配置。
KT0200集成低噪声麦克风预放大和低噪声麦克风偏置电路集成。集成音频头插入和拔出检测功能,支持麦克风检测功能。可以自动识别OMTP和CTIA规范的耳机,并自动适配。高性能G类耳机功率放大器,可以直接驱动16ohm耳机,无需隔直电容,无开关机POP音。可以支持最多4个可配置功能的按键输入。
KT0200内置时钟振荡器,无需外部晶体。集成的6个GPIO可供客户使用。具有2-wire接口、PWM输出(呼吸灯)、辅助ADC输入、外部中断输入等功能。
KT0200可以满足各种USB耳机转换产品的需求。强大的性能、丰富的功能大大降低了整体方案的开发难度和成本。提升产品可靠性和一致性,更加便于生产。
一般特性
集成数字音频信号处理器
集成时钟振荡器无需外部晶体
单芯片USB Audio控制器
集成4路8-Bits SAR ADC
集成LDO
集成1路立体声DAC,SNR 103dB,THD -102dB
集成1路音频ADC,SNR 93.5dB,THD -87dB
集成耳机音频功率放大器,无需输出隔直电容
集成低噪声麦克风偏置电路,偏置电压可调
集成低噪声麦克风放大电路
音频头插入和拔出检测
耳机Microphone检测
自动识别OMTP和CTIA耳机,并自动适配
支持最多4个可配置功能的按键输入
电源电压范围(4.5V~5.5V)
可以配置VID和PID等信息
集成FLASH允许客户二次开发程序
6个可配置的GPIO引脚
呼吸灯
USB控制器
符合USB 1.1/2.0规范的全速传输模式
兼容USB Audio device class 1.0
兼容USB HID device class 1.11
免驱动程序
挂起模式支持耳机插入检测、按键唤醒
DSP功能
可配置的音频均衡器
可配置的静噪功能
可配置的风声消除
可配置的背景噪声抑制
可配置的音频动态范围压缩功能
小体积封装
QFN-40 5mm*5mm
绿色环保
符合Pb-free 和 RoHS 标准
USB转3.5mm插孔转换器,USB耳机/游戏耳机,USB耳麦/游戏耳麦,USB麦克风

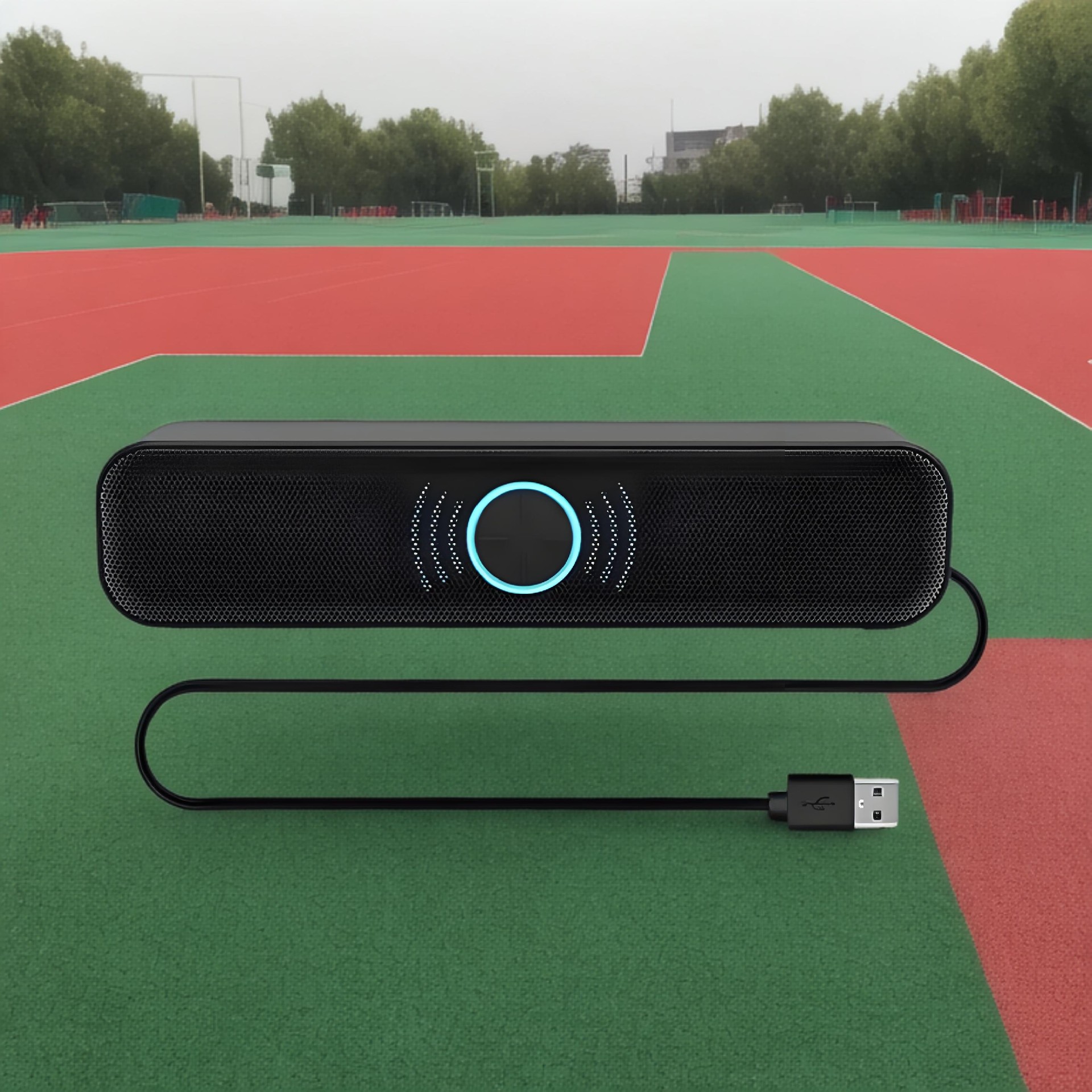

USB音箱,USB 声卡,USB 特色消费音频产品,USB 音频接口盒,USB监控
视频会议系统,微软™ Lync/Skype VoIP耳麦,笔记本/上网本扩展口
Android手机/平板扩展口
