KT0203N

产品概述

KT0203N是一个单片USB音频芯片,提供了一套USB音频信号处理的单芯片方案。

KT0203N集成了模拟输入、音频ADC、音频、低噪声放大器、串行数字音频输入(I2S)、数字音频信号处理器、时钟振荡器、LDO,以及USB、2-wire等接口。

KT0203N集成了USB 2.0功能控制器和USB收发器,兼容全速模式,支持USB HID device class 1.11,支持Audio device class 1.0,。无需驱动程序就可以支持为所有主要商业操作系统(如Windows、Linux和Android)。

KT0203N内部集成数字音频信号处理器(DSP),可以实现音频均衡器、啸叫抑制、移频、混响、回声、混音、虚拟环绕效果、音频动态范围压缩等音频处理功能。

KT0203N内置FLASH可以用来存储各种音效处理的配置以及USB的VID、PID等信息。

KT0203N集成的串行数字音频接口(I2S),可以配合KT065x系列无线麦克风芯片,降低外部元件的数量,减少数模、模数转化造成的性能损失。同时也可以扩展连接外部高性能Codec,满足客户对更高品质音频的需求。

KT0203N内置时钟振荡器,无需外部晶体。集成的9个GPIO可供客户使用。具有2-wire接口、PWM输出(呼吸灯)、辅助ADC输入、外部中断输入等功能。

KT0203N强大的性能、丰富的功能大大降低了整体方案的开发难度和成本。提升产品可靠性和一致性,更加便于生产。

主要特性

一般特性
成时钟振荡器无需外部晶体
集成数字音频信号处理器
集成1路音频ADC,SNR 93.5dB,THD -87dB
集成低噪声麦克风偏置电路,偏置电压可调
集成低噪声音频放大电路
单芯片USB Audio控制器
集成7路8-Bits SAR ADC
集成LDO

USB控制器
符合USB 1.1/2.0规范的全速传输模式
兼容USB Audio device class 1.0
兼容USB HID device class 1.11
免驱动程序

DSP功能
可配置的音频均衡器
可配置的音频动态范围压缩功能
可配置的啸叫抑制功能
可配置的移频功能
可配置的回声功能
可配置的混响功能
可配置的混音功能
可配置的虚拟环绕效果
可配置的音频输入AGC功能

其他
电源电压范围(4.5V~5.5V)
可以配置VID和PID等信息
集成FLASH
9个可配置的GPIO引脚
2-wire接口
呼吸灯

小体积封装
QFN-40 5mm*5mm

绿色环保
符合Pb-free 和 RoHS 标准

主要应用

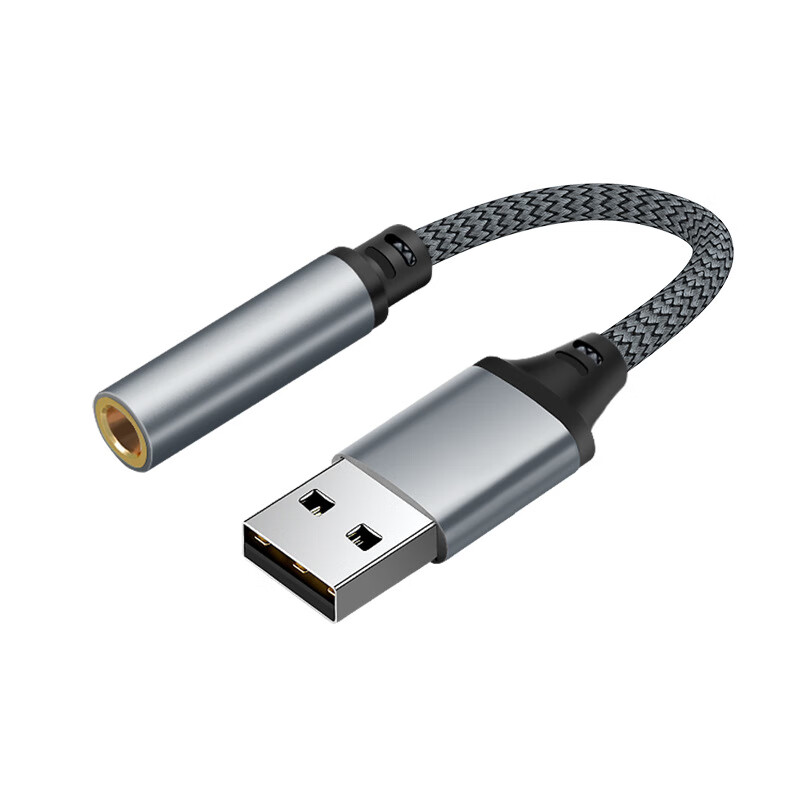

USB Dongle, USB Micphone
